EDGECAM csomagok bemutatása- Standard Milling

Szoftvervásárlás vagy bérlés esetén a kezdeti fázisban felmerül, hogy milyen licencre van szükségünk, ami több szempontból is fontos tényező. Alapvetőleg a CAD/CAM szoftverek nagy százalékánál a tudásszintet, funkcionalitást különböző licencek határozzák meg. A legbefolyásolóbb tényező elsősorban a szerszámgépünk tudása, ami meghatározza a megmunkálandó alkatrészek bonyolultságát is, így beszélhetünk maró, esztergáló, huzalszikra csomagokról, de elérhetőek olyan gyártócsomagok is, amelyek a maró- és eszterga csomagok funkcionalitását egyesítik.

A megfelelő CAM rendszer kiválasztása érdekében úgy gondoltuk, hogy elindítunk egy EDGECAM licenc modulokat bemutató blogcikk sorozatot melynek célja, hogy bemutassuk az egyes csomagokban elérhető funkciókat, illetve programozási lehetőségeket. A blogcikk sorozatunk első részében az Essential Milling tartalmát mutattuk be, így ennek a folytatásaképp a Standard Milling csomag bemutatása következik.

STANDARD MILLING CSOMAG ÁTTEKINTÉSE

Standard Milling csomag esetében is megkapjuk a korábbi cikkben bemutatott, teljes EDGECAM munkafolyamatot, amelyben elérhető az előgyártmány illesztése, egyedi készülék kiválasztása, segédmodell, drótváz elemek vagy meglévő megmunkáló program beszúrás lehetőségei. A szerszámpályák létrehozását test alapon alaksajátosságok segítségével ugyanúgy el lehet készíteni, ahogy ezt az Essential Milling csomagban is megszokhattuk, de már közvetlen testalapú megmunkálásra is van lehetőségünk. Ezen felül elérhető teljes gépkinematikai szimuláció az elkészített szerszámpályákról, amely segítséget nyújt az esetleges végállások és ütközések elkerülésében, próbafuttatások minimalizálásában és a biztonságos gyártásban.

Nézzük meg, hogy mivel nyújt többet a Standard Milling az Essential Milling csomaggal szemben.

INDEXELÉS ÉS ALKATRÉSZ POZICIONÁLÁS

A Standard Milling csomag segítségével a támogatott szerszámgép konfigurációk bővülnek. Míg a Essential Milling csomagot 3-tengelyes függőleges megmunkálóközpontok vagy épp portál felépítésű szerszámgépekhez (de csak 2,5D-s megmunkálások programozására) tudjuk használni. A Standard csomag segítségével támogatást nyernek a körasztallal rendelkező horizontális gépek, a portál gépre fixen szerelt indexálható szögfejek, bölcsővel rendelkező 3+2 tengelyes megmunkálóközpontok vagy épp az utólagosan felszerelt 4. vagy 5. tengely egy függőleges elrendezésű szerszámgépen.

A több nullpont létrehozásának lehetősége mellett megjelent az Indexelés parancs, amely támogatja a lépésenkénti vagy az összetett indexeléseket az A, B vagy a C tengely mentén különböző biztonsági zónákat alkalmazva a 4- és az 5-tengelyes pozicionálások során.

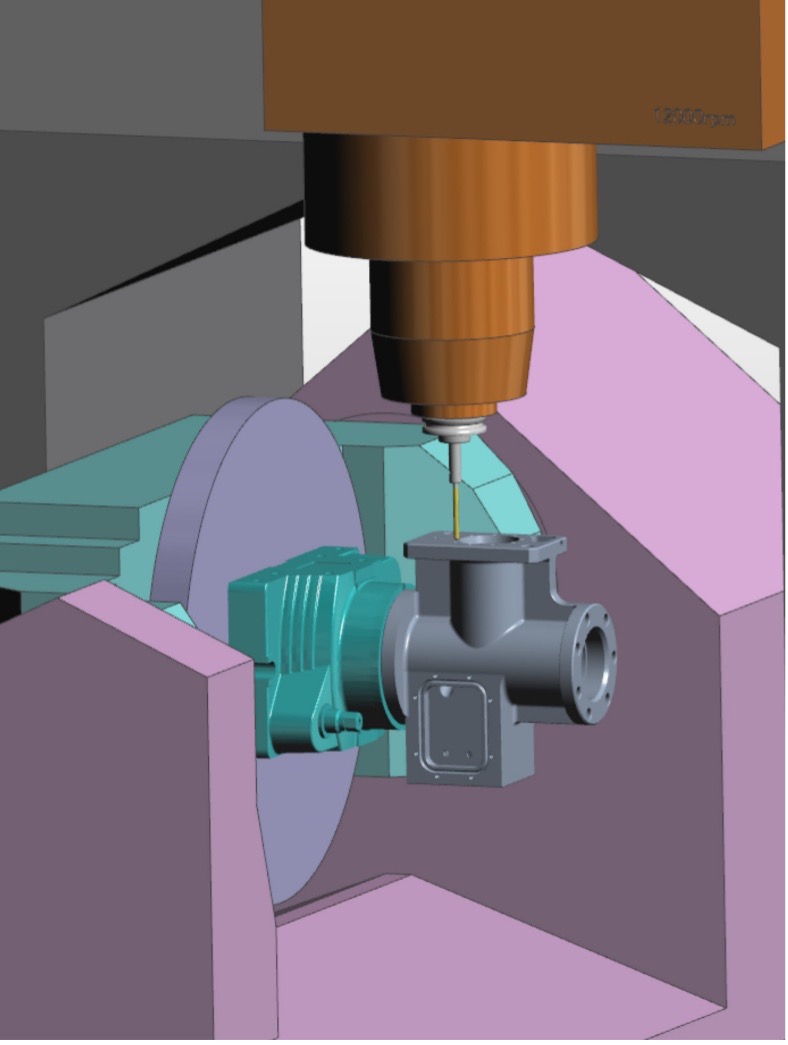

Az EDGECAM forgótengelyes szerszámgépeknél is teljeskörűen szimulálja és biztosítja az ütközésmentes szerszámpályákat. A síktranszformációt nem támogató gépeknél elemi mozgásokkal vezérli a szerszámot, a transzformációkat támogató szerszámgépeknél leegyszerűsíti az NC kódot a síktranszformációkkal, egyszerűsíti az alkatrészre történő ráállást és kiküszöböli a több nullpontfelvételből adódó hibákat, pontatlanságokat.

ELÉRHETŐ CIKLUSOK BŐVÜLÉSE

Standard csomag által az elérhető ciklusok száma növekszik a Menetmarás és Párhuzamosan láncolt ciklusokkal.

Menetmarás műveletet elvégezhetjük egyélű vagy többélű keményfém- vagy lapkás fésűs szerszámmal egyaránt. EDGECAM-ben elérhető ciklus segítségével könnyedén programozhatjuk a külső és belső meneteket jobbos vagy balos iránnyal. Kézi programozással szemben az oldalirányú fogások megadása sem fog nagy kihívást magunk elé állítani, hiszem minden egyes mezőhöz tartozik egy szöveggel és képpel illusztrált súgó, ami segítségével könnyedén beállíthatjuk az oldalfogások számát, illetve normál fogásoktól eltérő simítási mélységet is.

Standard Milling marócsomag két lehetőséget nyújt az egyszerűbb 3D felületek megmunkálására. A ciklusok közül alkalmazhatjuk a Profilozó ciklust, illetve a Párhuzamosan láncolt felületmaró ciklust, ahol a szerszámpálya irányultságát az X tengely határozza meg, ezzel párhuzamos oldallépések alakulnak ki a lépésközben meghatározott értékkel. A láncolás szögét szög megadásával könnyedén módosíthatjuk számunkra tetszőleges értékkel. Cikluson belül a szerszámpálya korlátozására több lehetőségünk van. Megmunkált területből könnyedén eltávolíthatjuk a síkfelületekre generálódott pályákat, könnyedén korlátozhatjuk Z-tengely mentén a megmunkálás mélységét. A nagyobb Advanced és Ultimate licencekben olyan plusz opciók válnak elérhetővé a ciklusban, amelyek segítségével még szélesebb körűen kezelhetjük a bonyolult geometriával rendelkező 3D felületeket.

FÚRÓCIKLUS STRATÉGIÁINAK BŐVÜLÉSE

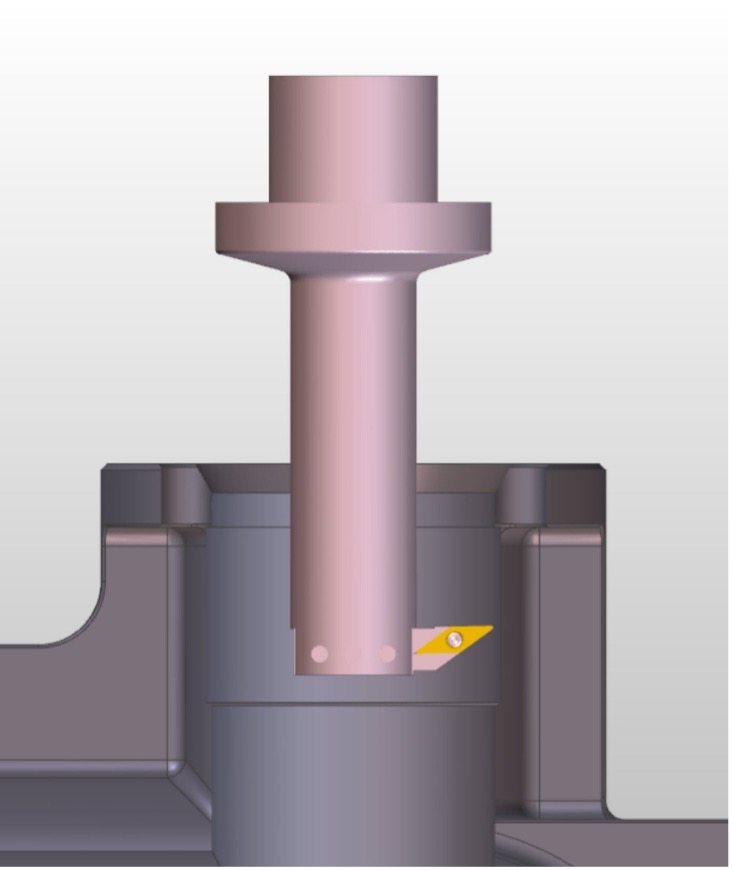

Precíz, szűk tűréssel rendelkező furatok megmunkálása már az Essential csomagban is támogatott a Furatesztergálás stratégia lehetőségével. Standard csomag segítségével a kiesztergálás egy még körülményesebb megmunkálási formája is elérhetővé válik a Visszasüllyesztés stratégiával. Ezzel a lehetőségével a nehezen hozzáférhető váll alatti furatok megmunkálása is könnyedén kezelhetővé vállnak.

PROGRAMOK ÖSSZEVONÁSA ÉS OPTIMALIZÁLÁSA

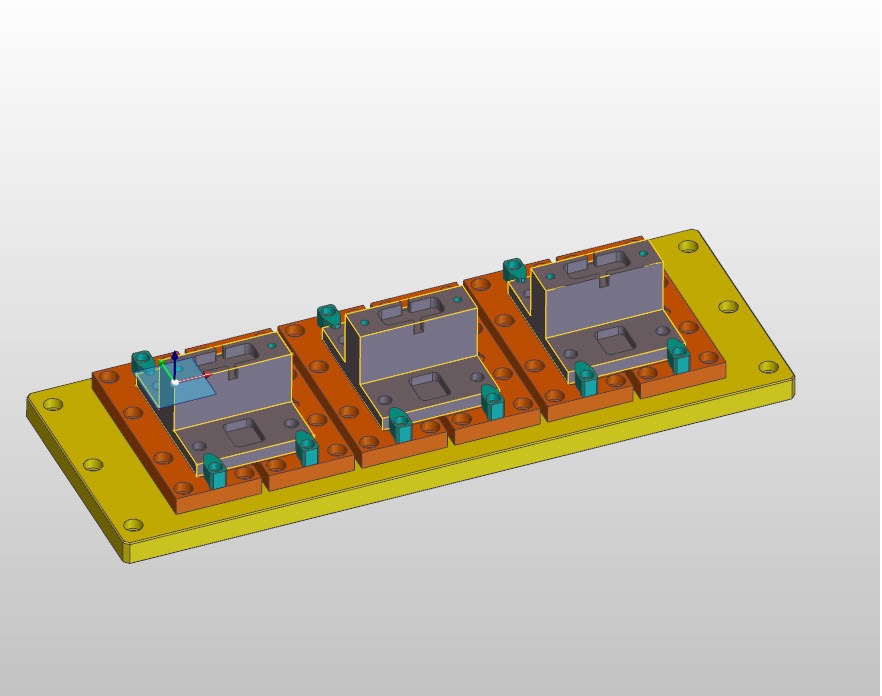

A Standard Milling csomag tán az egyik legnagyobb előnye, hogy kisebb energiával, hatékonyabb módszerrel tudjuk alkatrészek csoportos megmunkálását elvégezni. Gondolhatunk itt több satura az asztalra elhelyezve, egy speciális készülékre vagy egy nullpontrendszerre, amibe több alkatrészt tudunk rögzíteni. Standard csomag segítségével lehetőségünk van komplett alkatrész megmunkálását beszúrni annyiszor, ahány satunk vagy ahány hely van a készülékünkbe. A programok összevonása parancs az egymástól független megmunkálásokat összefűzi egyetlen megmunkáló programmá.

 Az Optimalizálás funkció segítségével tudjuk az összefűzött megmunkálásokat a jellegüktől függően ésszerűsíteni szerszám szerint, kevesebb szerszámcsere eléréséhez. Nullpont szerint, a kevesebb állásidő eléréséhez vagy indexelés alapján, amellyel jelentősen csökkenthetők a gépi mellékidők. Ehhez a témakörhöz kapcsolódik egy külön megvásárolható modul, a Felfogótömb modul, ami a Standard Milling modul mellé is elérhető. Ez még egy lapáttal rátesz a többalkatrészes megmunkálás hatékony programozására. Ebben az esetben a modul végzi el az alkatrészprogramok összevonását a kiválasztott optimalizálási stratégiával együtt.

Felfogótömb YouTube videó

CIKLUSOK BEÁLLÍTÁSI LEHETŐSÉGEINEK BŐVÜLÉSE

Egy adott ciklusablakban megjelenő beállítások mennyisége függ a megvásárolt licenc csomagtól, ahogy azt a blogcikk elején is említettem (Elérhető licence csomagok: Essential, Standard, Advanced, Ultimate). Ebből adódóan a Standard csomagban több ciklusban is van változás. Ezek közöl a nagyoló és a profilozó ciklusokat emelem ki, mint az alkatrészgyártásban leggyakrabban használt ciklusokat. Számszerűsítve 6-7 darab plusz opció jelenik meg egy ciklusablakban, így azok közül csak párat emelek ki ciklusonként.

Nagyoló ciklus esetében a körkörös, spirális és láncolt pályaminta bővül a felhasználóink által széleskörűen használt hullámforma stratégiával. Forgácsolási előnyeként lehet kiemelni, hogy ez a nagyolási stratégia állandó szerszámterhelést biztosít a szerszám anyagbamerülési szögének állandó értéken tartásával a megmunkálás alatt. Lágyított szerszámpályát alkalmaz, hogy elkerülje az éles irányváltásokat, valamint hogy növelt forgácsolási paramétereket tarthasson fenn. A stratégia segítségével nagy mértékben ki tudjuk használni a szerszámunk élszalagját, megfelelő helyen alkalmazva jelentősen csökkenthetjük a darabidőnket. Általánosságban egy adott terület hatékony nagyolását nagyobb átmérőjű szerszámmal tudjuk elvégezni. Ez azt eredményezheti, hogy a belső sarkakban maradékanyag marad, aminek az eltávolítását egy kisebb átmérőjű szerszámmal és a Nagyoló cikluson belül elérhető Maradék anyag opció bekapcsolásával vagy aktuális előgyártmány alkalmazásával tudjuk könnyedén eltávolítani, amire a Standard Milling licenc szintén lehetőséget nyújt.

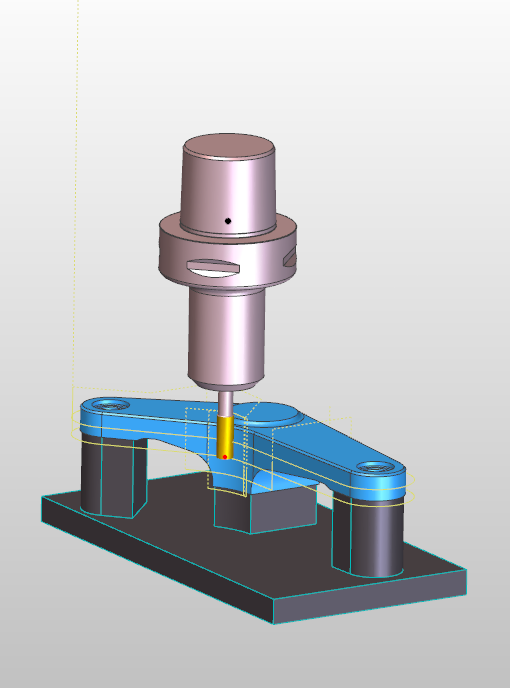

A Profilozó ciklus testreszabhatósága is nagy mértékben növekszik. Illesztett furatok és csapok esetében gyakori forgácsolási pályatípus a spirális marás, ami a Standard csomagtól elérhető. Ez a csomag lehetőséget nyújt nem csak alaksajátosság, hanem közvetlen az egész test vagy annak kiválasztott felületei alapján történő programozásra, ahol a nem vízszintes síkokkal határolt, változó magasságú falakhoz megjelenik egy kapcsoló, ami a felesleges pályákat a modell alapján levágja. A cikluson belül az összetett fogások lehetővé teszik egyetlen funkcióba sűríteni a nagyolást és a simítást azáltal, hogy a kijelölt kontúr ofszetelésre kerül, ezzel csökkentve a programozási időt, állandó ráhagyás eltávolítása esetén. A pálya testreszabhatóságát számos további beállítási lehetőség segíti, amelyek például sokkal nagyobb felhasználói ráhatást biztosítanak megmunkálási kezdő-/végpontjára vagy a rá-/leállási mozgásokra.

ÖSSZEGZÉS:

A Standard Milling csomag kiváló ár-érték arány és a magasabb funkcionalitás miatt népszerű választás az EDGECAM felhasználóink körében.
Az EDGECAM Essential Milling csomaghoz képest olyan szintű funkcionalitás növekedést kapunk, ami nagy mértékben megkönnyíti a mindennapi munkánkat amellett, hogy nagyobb részletességgel tudjuk beállítani az egyes ciklusainkat. Lehetőség nyílik egyszerűbb 3D felületek megmunkálására, szögfejjel vagy körasztallal rendelkező szerszámgépek programozására indexeléssel.

A csomag mellé opcióként elérhető szimultán 4- tengelyes modul is, ami lehetővé teszi a folytonos 4-tengelyes alkatrészek, mint például a csigatengelyek vagy vezérdobok megmunkálásának programozását 4- vagy 5-tengelyes szerszámgépekhez, illetve a ciklus felületmaró ciklusainak elérését akár 3-tengelyben is.
