Szoftver vásárlás vagy bérlés esetén a kezdeti fázisban felmerül, hogy milyen licencre van szükségünk, ami több szempontból is fontos tényező. Alapvetőleg a CAD/CAM szoftverek moduláris felépítésűek, így a tudásszintet, funkcionalitást a választott licenc csomag határozza meg. A legmeghatározóbb tényező a szerszámgépünk típusa és tudása, ami meghatározza a megmunkálandó alkatrészek bonyolultságát, így beszélhetünk maró, esztergáló, huzalszikra csomagokról, de elérhetőek olyan gyártócsomagok is, amelyek a maró és eszterga csomagok funkcionalitását egyesítik. Az EDGECAM csomagok bemutatásáról szóló blogcikksorozatunkat most az eszterga környezettel, azon belül is a Standard Turning csomag bemutatásával folytatjuk.

Standard Turning csomagról általánosságban

A Standard Turning csomag esetén már feltételezhetjük, hogy a szerszámgép komplexitása fokozódik. Míg az Essential Turning csomag a 2-tengelyes esztergagépek funkcióit támogatja, addig a Standard csomag segítségével az egy csatornával rendelkező, pozicionált vagy akár folytonos C-tengellyel szerelt főorsójú, hajtott szerszámos felépítésű gépeket támogatjuk, amelyek mellé akár Y-tengely is párosulhat. Természetesen a báb, a rúdadagoló, a munkadarab elkapó és egyéb kiegészítők támogatása továbbra is megmarad. Az ilyen felépítésű eszterga központok ma már mondhatni, hogy alap tartozékai egy forgácsoló műhelynek, amelyekkel könnyedén hatékonyabbá tudjuk tenni az olyan forgásszimmetrikus munkadarabok gyártását, amelyek akár csak 1-1 lapolást, hornyot vagy nem forgástengelyre eső axiális és radiális irányú furatokat.

Standard Turning csomag áttekintése

A Standard Turning csomag esetében is megkapjuk a teljes EDGECAM munkafolyamatot, amelyben elérhető az előgyártmány illesztése, egyedi készülék kiválasztása, segédmodell, drótváz elemek vagy meglévő megmunkáló program beszúrás lehetőségei. A szerszámpályák létrehozását test alapon alaksajátosságok segítségével lehet elkészíteni, ahogy ezt az Essential Turning csomagban is megszokhattuk. Ezen felül elérhető teljes gépkinematikai szimuláció az elkészített szerszámpályákról, amely segítséget nyújt az esetleges végállások és ütközések elkerülésében, próbafuttatások minimalizálásában és a biztonságos gyártásban.

Ha a Standard Turning csomagot az Essential Turning csomaggal hasonlítjuk össze, három fő iránymutató bővítés emelhető ki – nézzük részleteiben.

1. 2-tengelyes nagyoló esztergálás lehetőségeinek bővítése

Már az Essential Turning csomagban is egy széleskörű tudással rendelkező hossz – és keresztirányú nagyoló ciklus áll rendelkezésünkre, ami a gépi ciklusok tudását felülmúlja a különböző nagyolási stratégiák segítségével, amelyeket elsősorban a nehezen megmunkálható anyagoknál tudunk kihasználni. Ezen anyagok esetében a kicsorbulás elkerülése vagy változó fogásmélység funkció segíti a szerszám élettartamának növelését. A Standard Turning csomagban további lehetőség nyílik a 2-tengelyes nagyolásra a Nagyoló esztergálás hullámmintával ciklus megjelenésével.

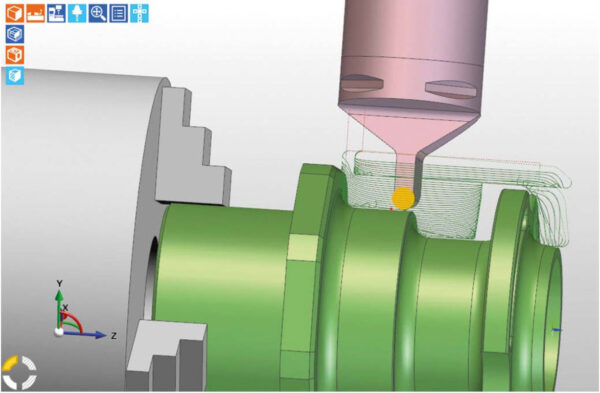

Pár gondolat a Nagyoló esztergálás hullámmintával ciklusról

Forgácsolási előnyeként lehet kiemelni, hogy ez a fajta nagyolás állandó szerszámterhelést biztosít a szerszámunknak, amelynek köszönhetően további sok hasznos előny származik.  Többek között csökkenti a beremegés esélyét a kritikus helyeken, elsősorban a sarkoknál, ezáltal csökken a szerszámtörés kockázata és jelentősen növekszik a szerszám élettartama, miközben a megmunkálási idő is jelentősen csökkenthető.

A kétirányú megmunkálás lehetőségével a szerszám kihasználtságát, illetve élettartamát tudjuk növelni, emellett kevesebb gyorsjárati mozgás szükséges az egyes fogások között.

Ahhoz, hogy ez a forgácsolási eljárás ténylegesen hatékony megoldást nyújtson, pár alapkövetelménynek teljesülnie kell. Az alkatrész geometriai jellemzői közé tartozik, hogy két váll közötti mély hornyok két irányban történő kialakítására szolgál. Emellett mindenképp fontos a stabil körülmények biztosítása. A körlapkás szerszámból fakadóan nagyobb stabilitásra kell törekednünk mivel ezen lapkával rendelkező kések nagyobb erőhatást fejtenek ki.  A munkadarabnak megfelelő megfogást, esetleg megtámasztást kell biztosítani amellett, hogy figyelünk a megfelelő szerszámkilógásra és rögzítésre is. Így a stabil körülmények és az állandó szerszámterhelésnek köszönhetően magasabb forgácsolási technológiát is tudunk biztosítani a forgácsoló szerszámunknak.

2. Nagyoló esztergálás ciklusok – forgácstörés

Standard Turning csomag esetében a hagyományos nagyoló esztergáló ciklus lehetőségei is tovább bővülnek. A mellett, hogy rendelkezésünkre áll az előbb említett hullámmintával történő nagyolás, a hagyományos hossz – és keresztirányú nagyolás, illetve a kontúrkövetű nagyolás is, a Standard Turning csomag esetében mind a három nagyoló ciklusba elérhetővé válik a forgácstörés funkció, ami több lehetőséget rejt magában:

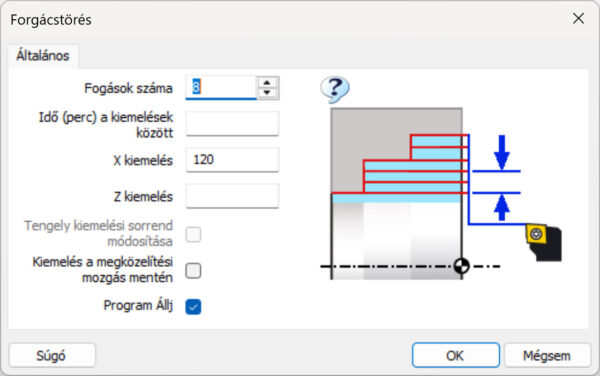

• Használhatjuk forgácstörés céljára, hogy lágy anyagok esetén is biztosan meg tudjuk törni a forgácsot kiemelések segítségével. Lehetőségeink között szerepel az idő alapú beállítás (percben), amellyel meghatározzuk a szerszám érintkezési idejét két kiemelés között. Másik módszer szerint megadhatjuk a fogások számát, hogy minden „X-edik” fogás után történjen kiemelés.
• Kiemelési pozíciók meghatározásával és program megállítás funkcióval (M0) használhatjuk akár forgács eltávolítására is.
• Használhatjuk éltartam figyelésre nagy anyagleválasztás esetén, ha a CNC vezérlő nem támogatja ezt a funkciót.

3. Hajtott szerszámos megmunkálások

Az egyik legnagyobb bővítés az Essential Turning csomaghoz képest, hogy a marási funkciók elérhetővé válnak, amik segítségével a munkadarabunkon fúrási és marási feladatokat tudunk elvégezni. Mindenképp érdemes megemlíteni, hogy nem a legkisebb alap csomagot kapjuk meg, hanem a szélesebb körű tudással rendelkező Standard Milling csomag teljes fúrási és marási funkcionalitása válik elérhetővé az esztergálási környezetben.

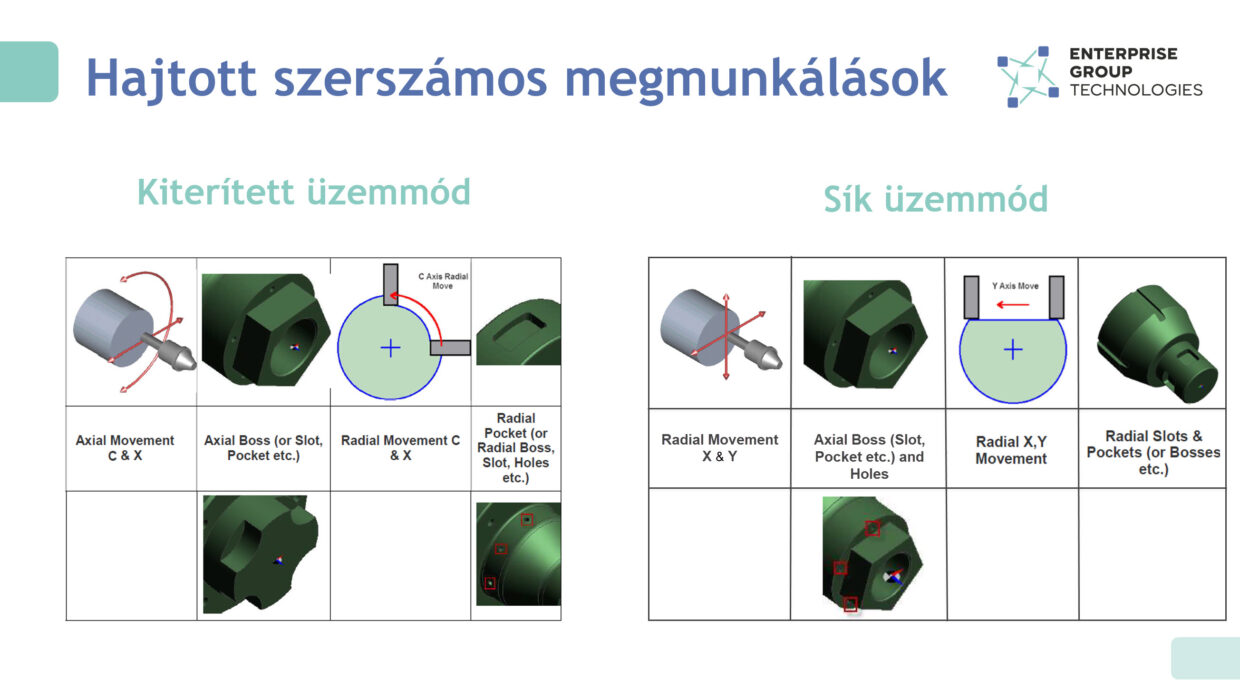

A fúrási és marási feladatok kezdőlépéseként mindenképp tisztába kell lennünk, hogy rendelkezünk-e Y-tengellyel vagy sem, amennyiben igen, akkor az adott alkatrészt két féle üzemmódban tudjuk megmunkálni az EDGECAM környezetében. Dolgozhatunk Kiterített üzemmódban vagy Sík üzemmódban, ami alapján elválik, hogy C-tengelyes marásunk vagy Y-tengelyes marásunk lesz. Természetesen a megmunkálandó geometria épp ugyan olyan meghatározó tud lenni, mint az a kérdés, hogy rendelkezünk-e Y tengellyel vagy sem, hiszen bizonyos alaksajátosságok Y-tengely nélkül nem megmunkálhatóak.

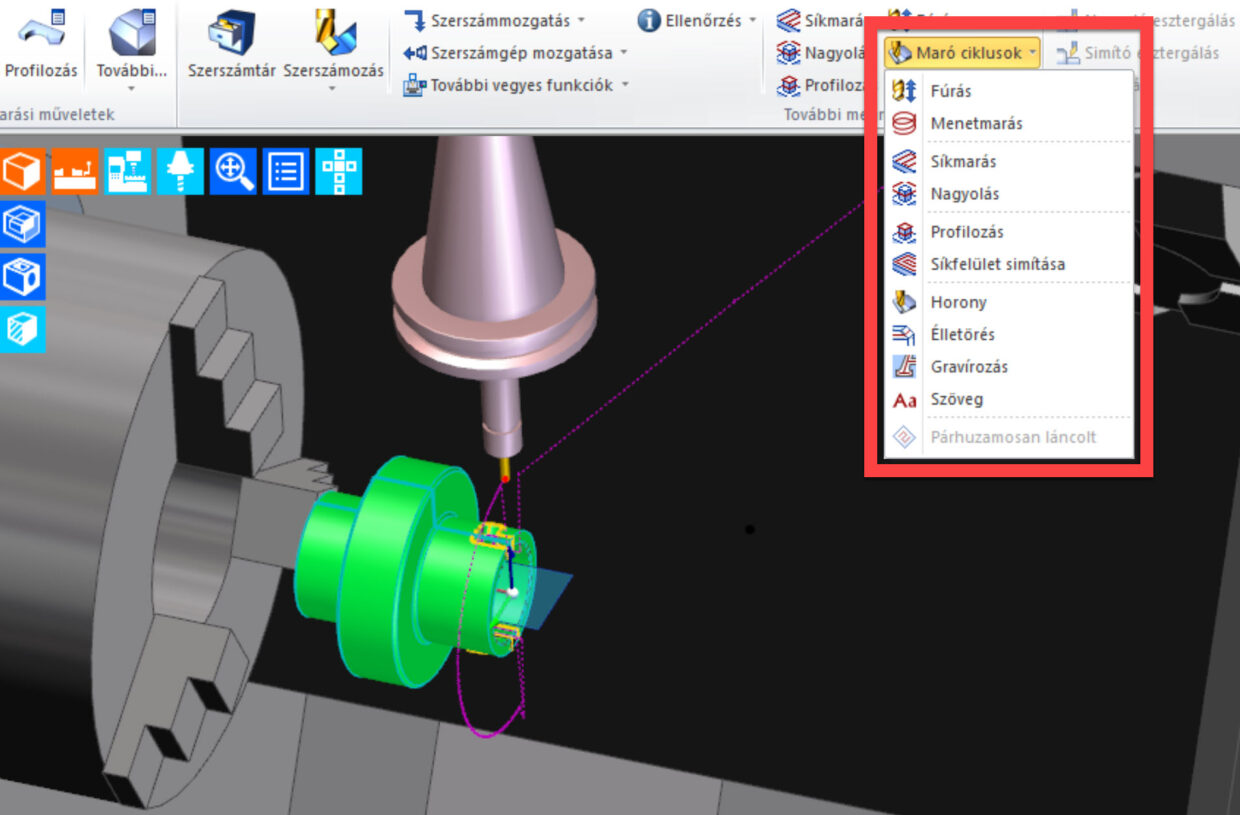

Standard Turning csomagban elérhető maró ciklusok

Az elérhető ciklusokat, illetve azok tudását teljes részletességben a Standard Milling blogcikkünkben olvashatjátok el. De azért pár mondatot hadd osszak meg ízelítőként. Tizenegy hajtott szerszámos ciklus áll rendelkezésünkre a fúróciklust is beleértve, aminek a segítségével nemhogy csak fúrás több típusát tudjuk elvégezni, hanem maró szerszámot választva süllyesztési feladatokat el tudunk végezni spirális marás, illetve szerszám tengely menti fúró mozgással. A rendelkezésre álló ciklusok lehetőségei teljes mértékben kielégítik a prizmatikus geometriával rendelkező alkatrészek teljeskörű megmunkálását. Nagyoló ciklus részletes beállítási lehetőségei és a 4 választható stratégája nagyban megkönnyítik az anyagleválasztás módszerét. Egyszerűbb művelet közé sorolnám a horonymarás műveletét, amelyhez tartozó ciklus támogatásával több fogással tudjuk eltávolítani a felesleges anyagmennyiséget. Elérhető több simító művelet, amik segítségével az oldalfalak simítását tudjuk elvégezni, illetve nyitott vagy zárt zsebek alsó felületeit is be tudjuk simítani egyaránt. Betűtípustól függően kétféle gravírozást is választhatunk. Minden ciklust használhatunk axiális és radiális állású szerszámmal egyaránt.

Összegzés:

Az EDGECAM Standard Turning csomag ideális megoldást nyújt a hajtott szerszámos esztergagépek támogatására.

A csomag mellé opcióként elérhető szimultán 4-tengelyes modullal akár vezérbütykök vagy turbinalapát szerű geometriák is megmunkálhatóak.  A kiváló ár-érték arány és a magasabb funkcionalitás miatt népszerű választás az EDGECAM felhasználóink körében.
