Újdonságok a RADAN CAD/CAM, a DESIGNER Sheet Metal és a RADAN Bending megoldásokban

A RADAN 2026.1 CAD/CAM szoftver fejlesztései a lemezmegmunkálás mindennapi feladataira koncentrálnak: gyorsabb információhoz jutást, megbízhatóbb alkatrész-azonosítást és több automatizálási lehetőséget kínálnak. Az újdonságok az alkatrészfájlok importálásától a nesting-alapú táblakiosztáson és a tervezésen át a hajlítás-előkészítésig több munkafázist érintenek.

Összegyűjtöttük a legfontosabb változásokat, és azt is, hogy milyen gyakorlati előnyöket jelenthetnek a gyártás-előkészítők és CNC-programozók számára.

RADAN CAD/CAM: pontosabb előkészítés és követhetőbb gyártás

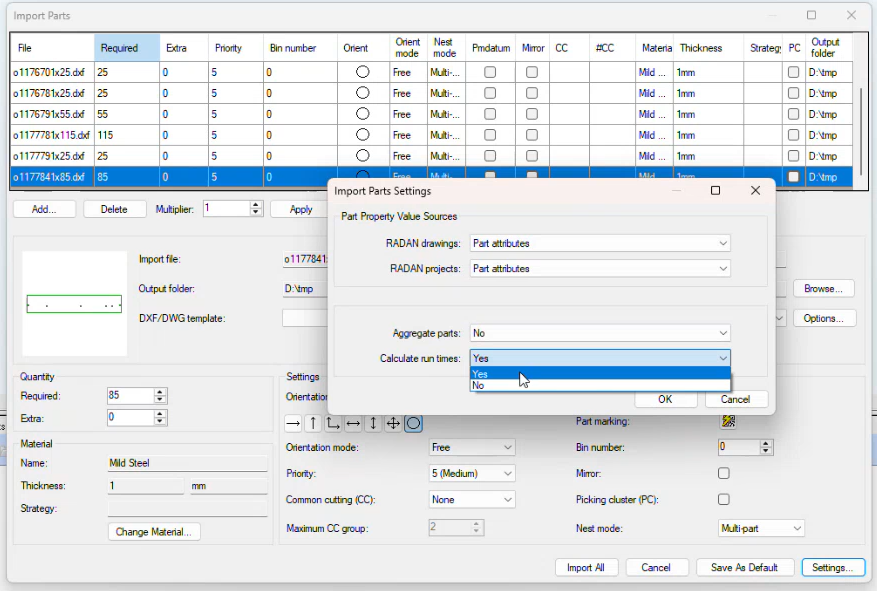

Ciklusidő-becslés már fájlimportáláskor. Az új verzióban az alkatrészfájlok importálásakor opcionálisan megjeleníthető az aktuálisan kiválasztott szerszámgépre vonatkozó becsült megmunkálási idő. Ez már a feldolgozás korai szakaszában támpontot adhat a lemezmegmunkálási gyártás-előkészítéshez és a kapacitás tervezéséhez. Fontos, hogy becslésről, nem garantált tényleges gépidőről van szó.

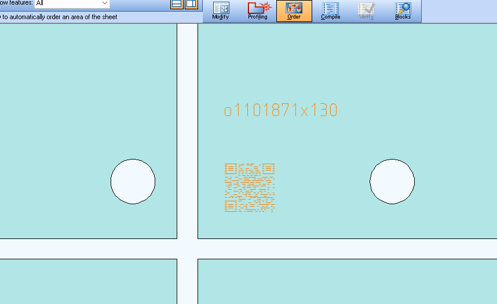

Továbbfejlesztett alkatrészjelölés. Javult a jelölések automatikus elhelyezése, többféle jelölési lehetőség érhető el, és pozíció ellenőrzés segíti a jelölések megfelelő elhelyezését. Ennek célja az egyértelműbb, géppel beolvasható jelölés, amely megkönnyítheti az alkatrészek azonosítását és nyomon követését a további gyártási folyamatokban.

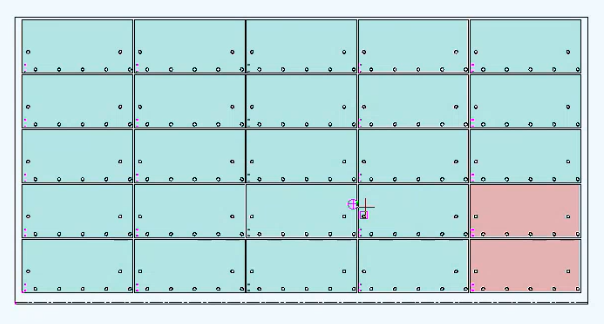

Fix alkatrész elhelyezés a táblakiosztásnál. A kiosztásban új, opcionális munkamódszer támogatja a fix alkatrész elhelyezést. Ez lehetővé teszi megbízhatóbb riport készítést és az alkatrészek következetes azonosítását. Valamint a biztosítja a kivágott alkatrészek azonos fizikai tulajdonságait.

DESIGNER Sheet Metal: egyszerűbb tervezési műveletek

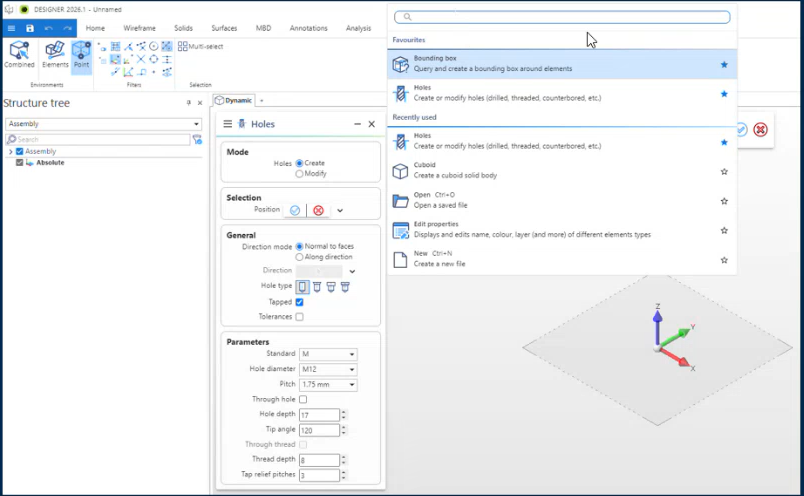

Gyorsabb parancskeresés. A továbbfejlesztett kereső közvetlenebb hozzáférést biztosít a parancsokhoz, a kedvencekhez és a legutóbb használt műveletekhez. Különösen a sokféle funkciót használó tervezőknek lehet segítség, hogy kevesebb menüben kell keresniük.

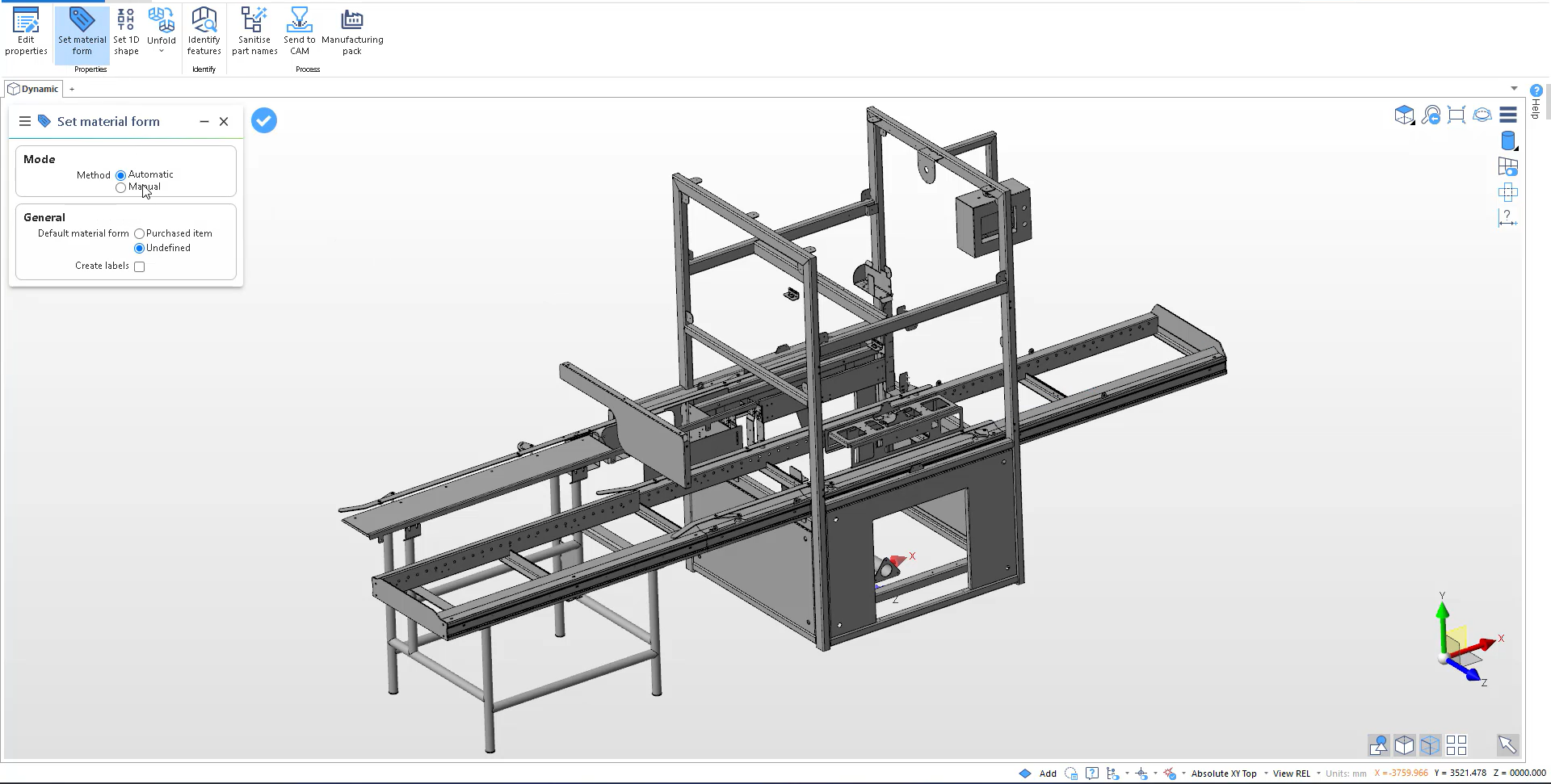

Automatikus alapanyagforma-felismerés. A program felismerheti a látható alkatrészekhez kapcsolódó 1D és 2D anyagformákat, az alátéteket is beleértve. Ez az automatizálás révén csökkentheti a manuális kijelölést és az ismétlődő lépéseket. A funkció nem az alapanyag minőségének automatikus meghatározását jelenti.

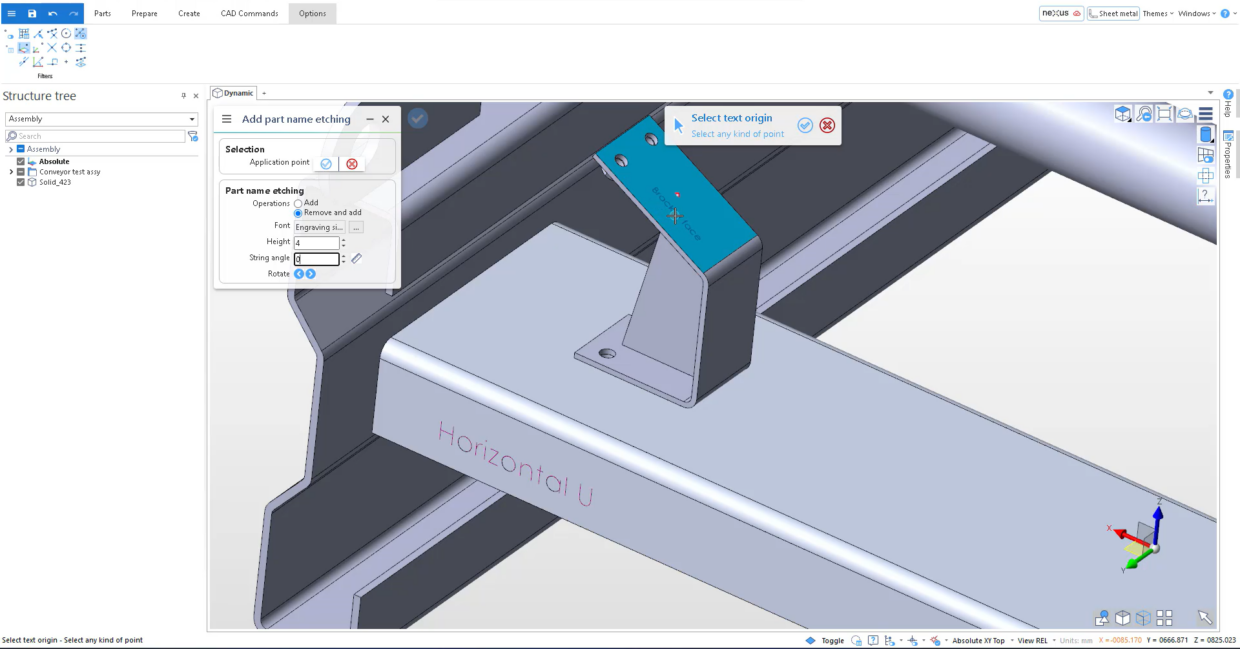

Alkatrésznevek gyorsabb gravírozása. A felhasználó kézzel is kijelölheti a felirat helyét, azonnali előnézettel. Hengeres felületen automatikus igazítás, 90 fokos forgatási gyorsparancsok és átnevezéskor frissülő jelölések támogatják a munkát. Az eredmény könnyebben azonosítható alkatrész lehet az összeállítás során.

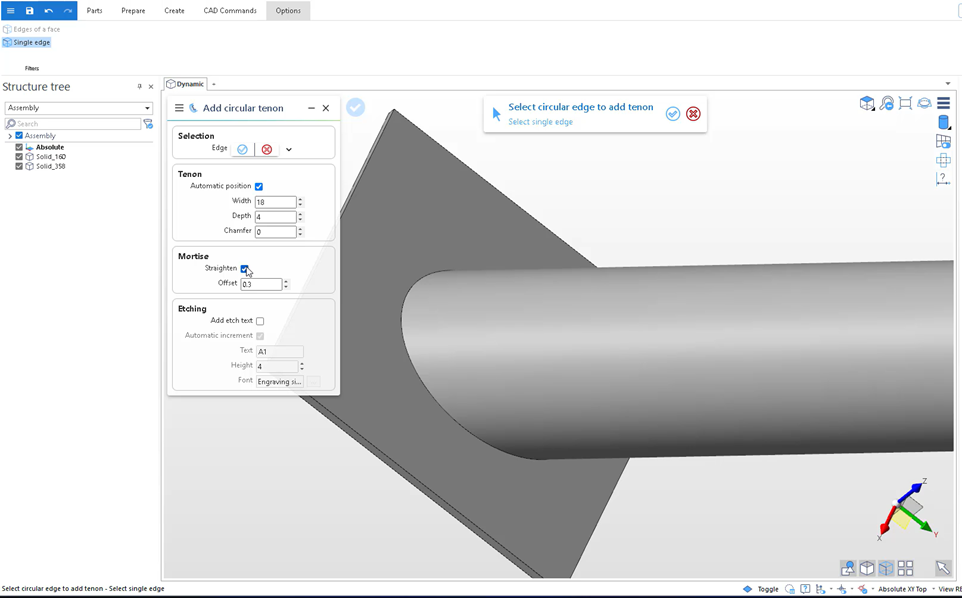

Illesztőnyílások kezelése kör keresztmetszetű zártszelvényeken. Új lehetőség segíti a ferde csapokhoz tartozó illesztőnyílások (mortise) kiegyenesítését kör keresztmetszetű üreges szelvényeken (CHS). A cél, hogy az ilyen csap–nyílás kapcsolatok gyártható kialakítása könnyebbé váljon.

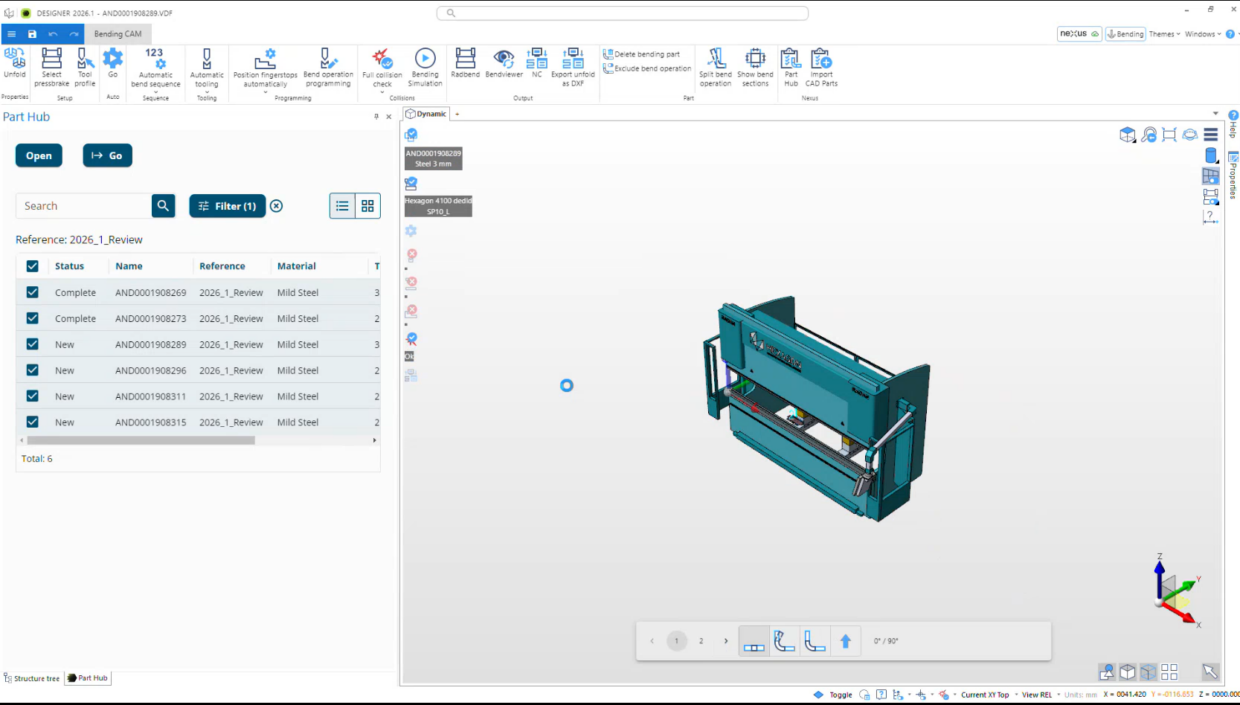

RADAN Bending: nagyobb automatizálás hajlítás-előkészítéskor

Több 3D alkatrész együttes feldolgozása. A kötegelt fájlfeltöltés lehetővé teszi több különálló 3D alkatrészfájl egyidejű átadását automatizált feldolgozásra a hajlítás-előkészítésben. Ezzel az összeállításokból kiinduló munkafolyamatok is egyszerűbben szervezhetők.

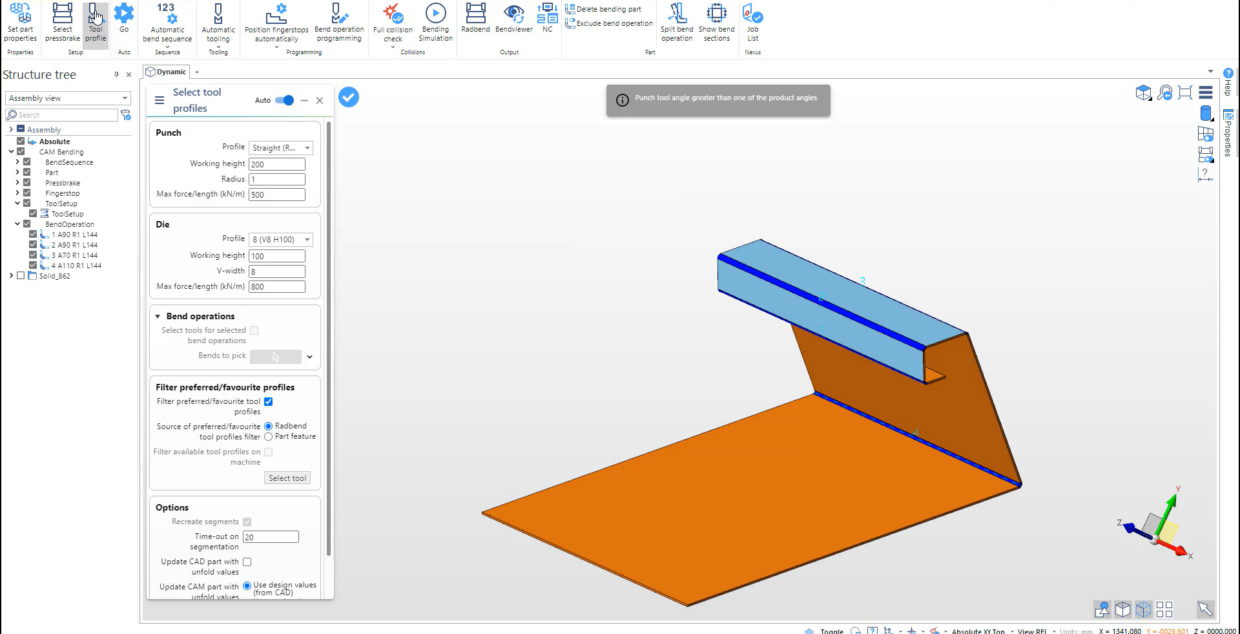

Több szerszámprofil figyelembevétele. A szoftver az automatikus megoldáskeresés során több szerszámprofilt is képes számításba venni, a szerszám kézi vagy automatikus elforgatásával. Ez több lehetséges hajlítási megoldást tehet elérhetővé összetettebb alkatrészeknél.

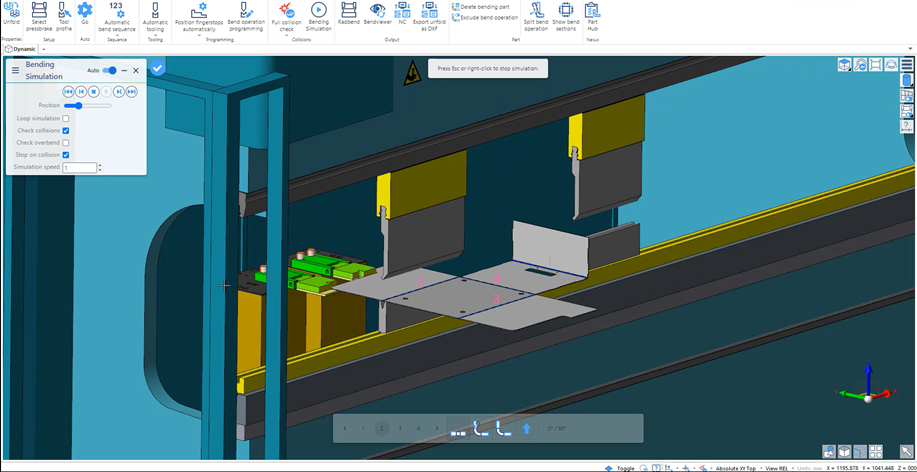

Szerszámadapterek támogatása. A szerszámadaptereket a rendszer automatikusan figyelembe veheti, vagy a felhasználó kézzel alkalmazhatja őket. Ez további rugalmasságot ad az összetettebb szerszámkonfigurációk kezeléséhez.

Mit jelent mindez a gyakorlatban?

A RADAN 2026.1 újdonságai nem egyetlen látványos funkció köré épülnek. Inkább sok, naponta ismétlődő lépést tesznek egyszerűbbé: hamarabb elérhetők a ciklusidő-információk, következetesebb lehet az alkatrészjelölés és azonosítás, gyorsabb a gyakori tervezői parancsok elérése, valamint több feladat automatizálható a hajlítás előkészítése során.

Az egyes fejlesztések haszna a használt moduloktól, a gépkonfigurációtól és a vállalati munkafolyamatoktól függ. A bevezetés előtt ezért érdemes megvizsgálni, mely funkciók illeszthetők legjobban a meglévő gyártás-előkészítési folyamathoz.

Forrás

Hexagon – RADAN Product History, RADAN Version 2026.1: https://hexagon.com/products/product-groups/computer-aided-manufacturing-cad-cam-software/radan/release-history
