Lenyűgöző és gyors műszaki dokumentációk a kész 3D modelljeidből

Látványos bemutatót szeretnél készíteni a modelledről, vagy épp szerelési, összeállítási útmutatót? Ebben a legjobb társad a Solid Edge Technical Publications, a Solid Edge műszaki dokumentációs kiegészítője lesz. Ezen a szoftverkörnyezeten belül lehetőséged van arra, hogy a már elkészült 3D modelljeidből és összeállításaidból néhány perc alatt professzionális, akár interaktív műszaki dokumentumokat hozz létre.

(Ha még nem ismered a tervezőrendszert, nézd meg a Solid Edge 2026 újdonságait bemutató cikkünket.)

Miért érdemes a műszaki dokumentációt a 3D modellhez kötni?

A műszaki dokumentáció elkészítése hagyományosan a tervezési folyamat egyik leginkább időigényes, és gyakran háttérbe szoruló része. Sokszor csak akkor kezdődik el, amikor a modell már teljesen elkészült, ehhez pedig sokszor külön technikai szakíróra vagy külső szolgáltatóra van szükség. Ez nemcsak lassítja a folyamatot, hanem egy további, hibalehetőségeket rejtő lépést is beiktat: ha a dokumentáció elszakad a modelltől, akkor minden tervezési változást kézzel kell átvezetni, ami könnyen elavult vagy ellentmondásos anyagokhoz vezet.

Éppen ezekre a problémákra ad választ a Technical Publications. Mivel ez az add-on közvetlenül a Solid Edge 3D adataira épít, nem nulláról kell indulnunk, hiszen a meglévő modelljeink és azok metaadatai szolgálnak a dokumentum alapjául. Az alkatrészek tulajdonságait közvetlenül kiolvasva automatizálható az olyan dokumentumok előállítása, mint az alkatrészlisták vagy a lépésről lépésre haladó szerelési utasítások. Mivel a modellt és annak adatait közvetlenül érjük el, a dokumentáció gyorsan frissíthető (asszociatív kapcsolat), amikor a tervben változás történik.

Illustrations vagy 3D Publishing? – a Technical Publications két modulja

A Technical Publications két, egymásra épülő modulból áll. Érdemes őket úgy elképzelni, mint egy alapszintet és egy arra épülő, kibővített szintet.

Solid Edge Illustrations – a belépő szint

Az Illustrations modul a belépő szint, amely az illusztrációk készítésére összpontosít. Hatékony munkafolyamatot kínál egyedi alkatrészlisták és animált utasítások létrehozására. Több illusztrációt is készíthetünk, ezeket pedig egy úgynevezett Eseménytárba rendezhetjük, ami megkönnyíti a kezelésüket és az áttekintésüket. Külön kiemelendő az illusztrációk méretezésének lehetősége: a raszteres és vektoros képeket egyedi méretben publikálhatjuk, ahelyett, hogy minden kimenetet ugyanarra az általános méretre kényszerítenénk. A modul kimenetként raszteres és vektoros grafikát, valamint sablon alapú 3D PDF és HTML5 dokumentumokat is elő tud állítani.

Solid Edge 3D Publishing – a többoldalas, interaktív szint

A 3D Publishing a következő szint a többoldalas dokumentációhoz — és fontos tudni, hogy ez magában foglalja az Illustrations modult is. A 3D illusztrációkat és az oldaltervezést egyesíti, így teljes értékű, többoldalas dokumentumokat hozhatunk létre. A dobozból kivéve egy komplett 3D eszközkészletet kapunk a 3D modellekkel, oldalelrendezéssel, alkatrészlistákkal és formázott szöveggel való munkához, amellyel bárki — akár tervezői háttér nélkül is — percek alatt képes teljes nyomtatott vagy interaktív dokumentumot összeállítani. A dokumentumok megőrzik a 3D interaktivitást akár PDF vagy HTML formátumban publikálva is. Az interaktív 3D dokumentumokban a szokásos kattintható gombokkal, táblázatokkal vagy akár bélyegképekkel könnyedén lehet navigálni.

Hogyan működik a gyakorlatban?

A Technical Publications nemcsak a végeredményt teszi látványossá, hanem magát a készítési folyamatot is felgyorsítja. Az alábbi funkciók különösen hasznosak a mindennapi munkában.

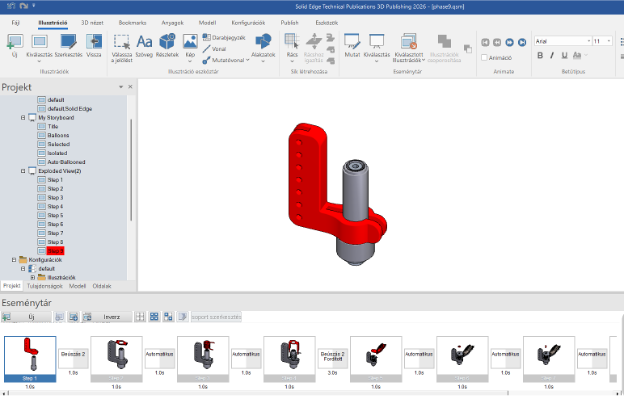

Lépésről lépésre: szerelési utasítások robbantott nézetekből

A robbantott nézetekből automatikusan generálhatunk az eseménytárban lépésről lépésre haladó folyamatokat. Ez különösen a szerelési és összeállítási útmutatóknál hasznos, hiszen a modell robbantott állapotából lépésenként, magyarázó szöveggel együtt vezethető le az utasítások sorrendje. Így egy szerelési lépéssor egyszerűen összeállítható. A Solid Edge-ből beolvasott teljes szereléstörténet ezen dokumentációk létrehozását igazán könnyűvé teszi, hiszen egy számunkra már jól ismert környezetben van lehetőségünk az egyes szereléseink, illetve alszereléseink kiválasztására.

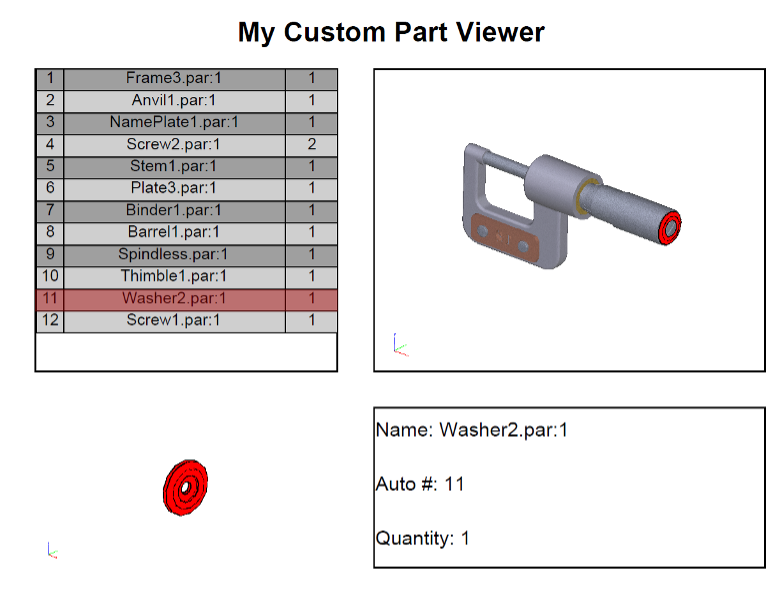

Interaktív elemek: gombok és táblázatok

Az interaktivitás teszi a dokumentumokat igazán látványossá. A modell alkatrészeit interaktív objektumokká alakíthatjuk: ezekre éppúgy, mint a gombokra, műveleteket rendelhetünk, például animációkat vagy oldalváltásokat. Az objektumokat közvetlenül a modell részeire helyezhetjük el. Az interaktív darabjegyzékek pedig lehetővé teszik, hogy egy alkatrészlistát egy adott 3D nézethez kapcsoljunk, így a táblázat csak az éppen látható komponenseket sorolja fel.

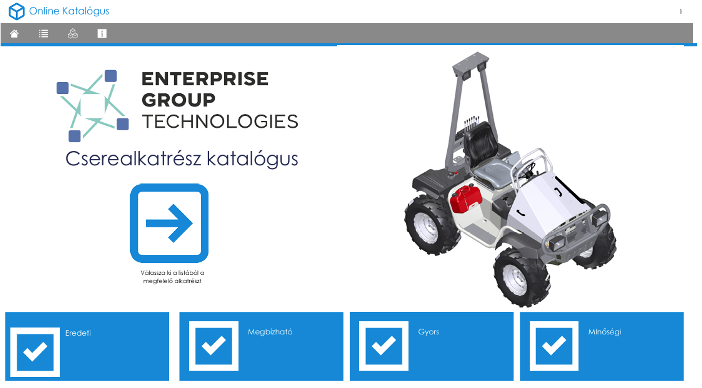

Formátumok tárháza: 3D PDF, HTML5 és SVG

A Publikálás főmenüben dokumentumokat hozhatunk létre és publikálhatunk, mint a 3D PDF és a webes, HTML5 alapú dokumentáció, amelyek további bővítmények nélkül megtekinthetők. Az újabb verziókban a Technical Publications már SVG és PDF fájlokat is képes vektorgrafikaként importálni, így a grafikák tiszták és jól olvashatók maradnak. Ezeket beágyazhatjuk diagramokba, sémákba vagy termékillusztrációkba. Ebből is látszik a szoftver rugalmassága és személyre szabhatósága.

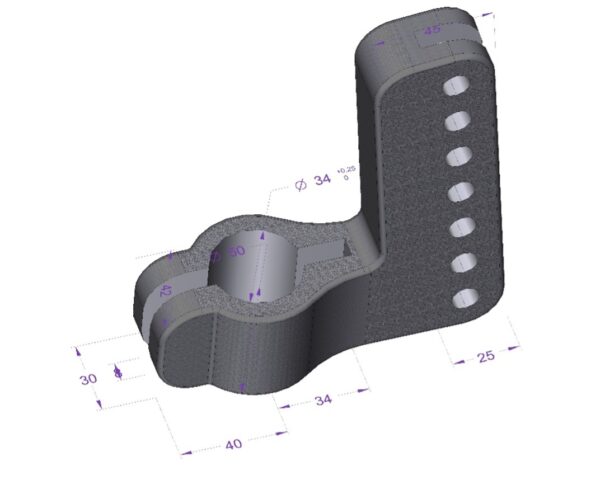

PMI – méretek és tűrések átvétele Solid Edge-ből

Lehetőségünk van egyszerűen, Solid Edge-ből a PMI-jelöléseink és méreteink átvitelére és használatára. Így akár releváns méretekkel, akár tűrésekkel ellátott modellről készíthetjük a dokumentációnkat.

Hasznos sablonok

Előre beépített sablonok felhasználásával pillanatok alatt felépíthetjük az illusztrációnkat. Ha különböző modellekre vagy szerelésekre hasonló publikációt kell készítenünk, lehetőségünk van saját sablonok készítésére is, így könnyítve a munkánkat.

Kép helye – ALT szöveg: „Solid Edge Technical Publications sablonok – gyors műszaki dokumentáció készítés”

Összegzés

Jól látható, hogy a Solid Edge Technical Publications egy nagy teljesítményű eszköz, amely felgyorsítja és egyszerűsíti a dokumentációkészítést — legyen szó látványos termékbemutatóról, részletes szerelési útmutatóról vagy egy karbantartási kézikönyvről. A meglévő tervezési adatokra építve, azokkal élő kapcsolatban dolgozik, így a dokumentáció gyorsan frissíthető, a hibák száma csökken, és a folyamatot már a tervezés korai szakaszában el lehet kezdeni. Akár az egyszerűbb Illustrations modullal kezdünk, akár rögtön a többoldalas, interaktív 3D Publishing képességeit használjuk ki, a végeredmény ugyanaz: érthetőbb, professzionálisabb és látványosabb, könnyen megosztható anyag az adott termékünkről.

Szeretnéd kipróbálni a Solid Edge műszaki dokumentációs eszközeit? Kérj próbaverziót vagy szakmai konzultációt kollégáinktól!

A képek forrása: (saját készítésű képernyőképek / Siemens Solid Edge)
