A XXI. század első negyedét elhagyva már nagyítóval kell keresni a pusztán mechanikus szerkezeteket, a világunk egyre jobban összekötött. Minden eszköz kommunikál mindennel, ezek alapjait pedig a processzorok kommunikációját kiszolgáló nyomtatott áramkörök (PCB-k) képzik.

Az elektromechanikai komplexitás gyakran akadályozza az első körös tervezési siker elérését. A nem megfelelő elektromechanikai integráció (ECAD–MCAD integráció) miatt szükségessé váló újratervezések késleltetik a piacra kerülést, és nem tervezett többletköltségeket okoznak. A mai, egyre összetettebb elektromechanikai rendszerekben, ahol az elektronika és a szoftver irányítja a mechanikai megoldásokat elengedhetetlen a zökkenőmentes együttműködés több mérnöki szakterület között. Ennek ellenére az elektromos és a gépészeti tervezés hagyományosan elkülönül egymástól. A különböző CAD tervező környezetekben környezetekben történő munkavégzés megnehezíti a hatékony kommunikációt. Ez jelentős súrlódást és hibákat eredményezhet a tervezési folyamat során. A Solid Edge PCB Collaboration modul ezt a CAD-alapú együttműködési folyamatot teszi gördülékenyebbé és gyorsabbá.

Milyen problémákkal is szembesülhetünk egy ilyen ECAD–MCAD tervezési folyamat során?

• PCB Collaboration használata nélkül a kommunikáció STEP fájlokon alapuló CAD adatcserével történik, ami csak egy pillanatképet mutat az aktuális modellről. Ezért sokszor az új és régi modell összehasonlítgatása időigényes lehet, hiszen az adott tervezési fázisban történt változások nem minden esetben szembe ötlőek.
• A kommunikáció az elektromos és mechanikai tervezés között integrált CAD kapcsolat nélkül, szoftvertől függetlenül történik, ezért megnő a hibázás esélye. Előfordulhat az is, hogy több párhuzamos, ”aktuális” szerelés jön létre, amelyben az egyes verziók módosításai eltérhetnek egymáshoz képest.
•  A step fájl csupán egy irányú CAD adatkommunikációt biztosít. Egy adott állapotot kapunk a modellről, nincs lehetőségünk visszajelzést küldeni, vagy követelményeket támasztani a következő iteráció megvalósításával kapcsolatban.
• A modellben történő ütközések korai felismerése, illetve azok hatékony és egyszerű javítása nehézkes lehet, hiszen a step fájlokkal csupán egy adott tervezési fázist kapunk mindig. Minél később vesszük észre egy fejlesztési folyamat hibáit, azok kijavítása annál költségesebb.

Ezen problémákra ad hatékony választ a Solid Edge PCB Collaboration eszköztára:

• A PCB Collaboration használatával a szoftver egyértelműen jelzi a változásokat a verziók között, a módosítások pontosan beazonosíthatóak. Mivel natív fájlformátumban történik a kommunikáció, ezért nincsen szükség a fájlok fordítgatására, ezáltal kisebb az esélye a felesleges, megtévesztő duplikációk létrehozására.

• A PCB Collaboration többirányú ECAD–MCAD kommunikációt biztosít, a szoftverben kiemeli az aktuális változásokat, nekünk pedig lehetőségünk van az általunk végzett módosításokat szoftveren belül visszaküldeni, és esetlegesen megjegyzéseket tenni az egyes komponensekhez, így elkerülve minden esetleges félreértést.
• A Solid Edge PCB Collaboration lehetővé teszi az adatok szinkronizálását és a különböző szakterületek közötti együttműködést. A tervezési környezetek közötti egyre növekvő együttműködési igény megköveteli a fejlett 3D elrendezés-tervezési képességeket, amelyek teljes mértékben képesek kezelni a mai kihívásokat az elektromechanikai termékek tervezése során. A mechanikai követelmények már az elrendezés kialakításakor történő figyelembevételével, valamint az elektromos és mechanikai tervezési folyamatok közötti hatékony kommunikáció biztosításával a tervezés megfelelően illeszthető a gyártási követelményekhez. Ezzel elkerülhetők az utolsó pillanatban szükségessé váló, idő, és költségigényes módosítások.
• A szerelésben az ütközések könnyen, már a tervezési fázis legelején felismerhetőek, és a probléma könnyen javítható. Ennek leghatékonyabb módja a végtermék digitális modelljének létrehozása egy fejlett 3D elrendezés-tervezési környezetben. Ez lehetőséget ad az alaki és illeszkedési kérdések korai felismerésére és kezelésére a tervezési folyamat elején. A módosítások könnyen visszaküldhetőek, azokat natív formátumban kapja meg a villamosmérnök kolléga.

Ki használhatja a Solid Edge PCB Collaboration modult?

A Solid Edge Premium csomaggal rendelkező ügyfeleink minden további nélkül elérhetik, de a többi csomag tulajdonosai sem maradnak PCB Collab nélkül. 15 VBL kredit ellenében ez a modul bárki számára elérhető.

PCB modul használata

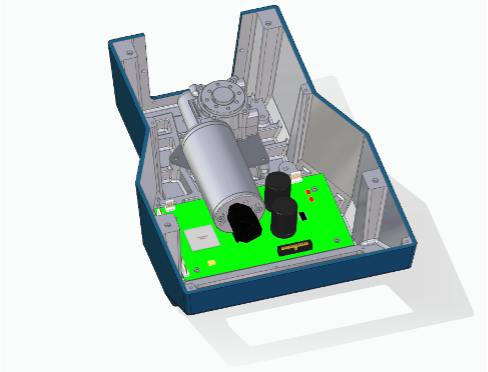

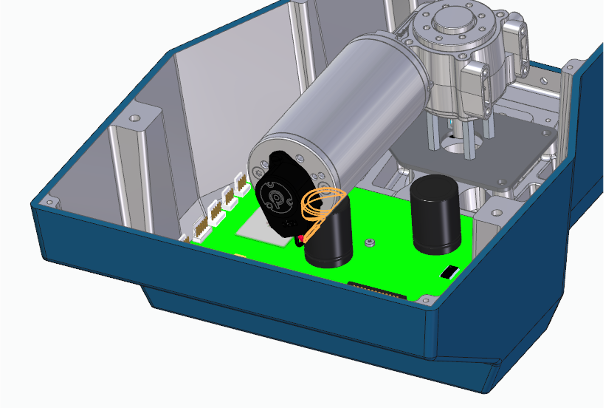

Nyomtatott áramköröket van lehetőségünk egy áramkörtervező alkalmazásból, ECAD tervező szoftverből (pl PadsPro) beimportálni. Ehhez az szükséges, hogy az áramkörünket.idx formátumban mentsük el. Ezt a fájl formátumot beolvasva megjelennek a nyomtatott áramkörben szereplő komponensek 3D modelljei is. Így van lehetőségünk egy ütközésvizsgálat elvégzésére és szükség esetén a komponensek mozgatására nagyon egyszerűen, a kormánykerék segítségével.

Az ECAD együttműködés menüben láthatjuk az egyes komponensek pozícióját a módosításokat pedig elküldhetjük a nyomtatott áramkör tervező szoftverbe. Itt láthatjuk az egyes komponensekhez írt megjegyzéseket is. A (0,0) koordinátának NYÁK lapunk bal alsó sarka számít, ehhez képest jeleníti meg a program az egyes komponensek pozícióját. Látható tehát, hogy az áramkör tervezésének nagyon korai szakaszában a villamosmérnök kollegának lehetősége van a design elküldésére a gépész tervező kolléga számára, aki ezt fel tudja használni a saját terveihez, illetve szükség esetén egyszerűen módosításokat tud kérni a villamosmérnök kollégától.

Ha a villamosmérnök kollégánknak meg szeretnénk mutatni a rendelkezésre álló helyet, akkor az Új NYÁK összeállítása parancs lesz segítségünkre. Itt kiválaszthatjuk a nyomtatott áramkörünk vastagságát magasságát és mélységét is, van lehetőségünk többféle szabvány között is választanunk. A nyomtatott áramkör, amit így létrehoz a szoftver valójában egy lemezalkatrész fájl zöldre festve, (Beállítások -> Színek menüben ez természetesen átállítható). Tehát ha nem egy egyszerű téglalap, hanem valamivel bonyolultabb korlátozott helyre pontosan illeszkedő áramkör tervezésére van szükségünk, akkor a lemezalkatrész környezetben az áramkörünk a már jól ismert parancsokkal nagyon egyszerűen és gyorsan módosítható. Ezután az ECAD együttműködés menüben a küldés gombbal az áramkörünket egy áramkörtervező alkalmazásba küldhetjük, ahol már a módosított bonyolultabb geometriájú nyomtatott áramköri lapra kezdhetjük felhelyezni az elektromos komponenseket.

Solid Edge PCB Collaboration modul támogatás

Látható, hogy a Solid Edge PCB Collaboration modul akár egy bonyolultabb nyomtatott áramkör tervezését is nagyon hatékonyan képes támogatni, hiszen jelentősen leegyszerűsíti és könnyíti a kommunikációt a mechanikai és az elektromos komponenseket tervező mérnökök között, ezzel gyorsítva a fejlesztési folyamatot. Lehetőségünk van ugyanis a nyomtatott áramkört tervező programban tervezett áramkör illeszkedésének tesztelésére a Solid Edge-ben és itt a komponensek pozíciója villámgyorsan módosítható és visszaküldhető egy NYÁK tervező környezetbe.

Ha elkészült a komplett 3D CAD terv, akkor már csak validálni kell, amelyre tökéletes megoldás a Simcenter FLOEFD for Solid Edge.

Kérdés esetén keressen bennünket elérhetőségeink (So*******@**lm.hu, +36 1 471 2424/1)  egyikén!
