A Solid Edge Tartóváz környezetét sokan ismerik, de kevesebben használják ki igazán a benne rejlő lehetőségeket. Pedig egy jól felépített vázszerkezet modell nemcsak gyorsabbá teszi a tervezést, hanem a módosításokat, a gyártás-előkészítést és az első szintű ellenőrzést is jelentősen megkönnyítheti.

Ebben a cikkben röviden áttekintjük, mire használható a Solid Edge Tartóváz környezet, hogyan érdemes felépíteni egy hegesztett vázszerkezetet, és milyen szerepe lehet a gyors szimulációs vizsgálatoknak.

Miért hasznos a Solid Edge Tartóváz környezet?

Gépek, berendezések és különféle tartószerkezetek tervezésekor gyakran kell zártszelvényekből, csövekből vagy egyedi profilokból álló vázakat létrehozni. Ezeket természetesen lehetne külön alkatrészenként modellezni, majd szerelési környezetben összeilleszteni, de ez sok időt vesz igénybe, és a későbbi módosítások is körülményesek.

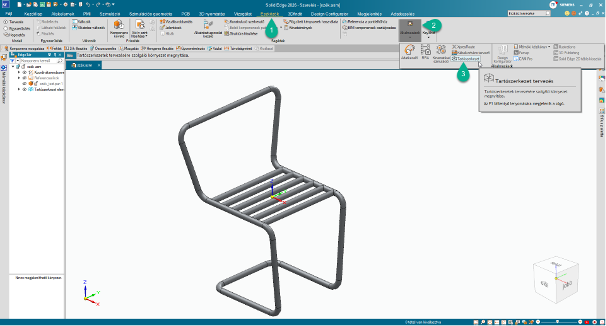

A Solid Edge Tartóváz környezet lényege, hogy a szerkezet középvonalait adjuk meg, majd ezekre a Solid Edge automatikusan felépíti a kiválasztott profilokat. A program kezeli a csomópontokat, végkialakításokat, gérbevágásokat és a beállított hegesztési hézaggal való kompenzálást is.

Ez különösen hasznos gépváz tervezéshez, épületszerkezetekhez, légcsövekhez vagy akár villamos kábelvezető csatorna tervezésénél.

Hogyan épül fel egy tartóváz?

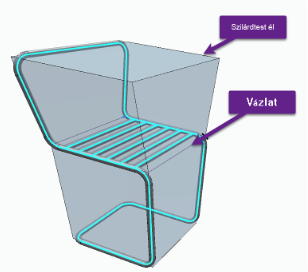

A Tartóváz parancs vázlatokat, 3D vázlatokat vagy meglévő szilárdtestéleket is fel tud használni a váz középvonalaként. Egyszerűbb szerkezeteknél elegendő lehet egy 2D vázlat, összetettebb, térbeli kialakításoknál viszont a 3D vázlat ad nagyobb szabadságot.

A profil lehet szabványos szelvény, amelyet például a Solid Edge Standard Parts könyvtárból választunk ki, de akár saját profilt is készíthetünk. Egyedi profil esetén fontos, hogy a keresztmetszet jól felépített vázlatból készüljön, és tartalmazza a szükséges lekerekítéseket, letöréseket vagy falvastagságokat is.

A gyakorlatban érdemes először a fő keretet létrehozni, majd külön lépésben felépíteni a bordázatot, merevítéseket vagy másodlagos tartóelemeket. Így a modell szerkezete átláthatóbb marad, és a későbbi módosítások is egyszerűbben kezelhetők.

Végkialakítások, hajlítások és kiegészítő elemek

A környezet többféle végkialakítást kínál, például gérbevágást, átlapolást vagy lelapolást. Ezek segítségével gyorsan beállítható, hogyan találkozzanak egymással a csövek, zártszelvények vagy egyéb profilok.

A hajlítási lehetőség különösen érdekes, mert ezzel nemcsak klasszikus hegesztett vázak, hanem hajlított csőszerkezetekis modellezhetők. Ez akkor lehet előnyös, ha a gyártás 3D csőhajlítóval vagy patentívekkel történik.

A Solid Edge Tartóváz környezetben merevítőlemezek, saroklemezek, talplemezek és profilzáró lemezek is gyorsan elhelyezhetők. Ezekkel a modell nemcsak részletesebb, hanem gyártásközelibb is lesz.

Videó Link: https://youtu.be/-Uq87mjTVqw

Gyors ellenőrzés szimulációval

A Tartóváz környezet egyik nagy előnye, hogy egyszerűsített vázszerkezet szimuláció is végezhető a vázon. Ez nem helyettesít minden esetben egy részletes végeselemes analízist (FEA), de nagyon jó első ellenőrzés lehet a tervezés korai szakaszában a használt profil illetően.

A vizsgálat a rudakban ébredő erőket és igénybevételeket elemzi. Aki találkozott már szilárdságtannal, annak ismerős lehet a normálerő, hajlítónyomaték és nyíróerő fogalma. A Solid Edge tartóváz-szimuláció ezek alapján ad képet arról, hogy a választott profil megfelelő-e az adott terheléshez.

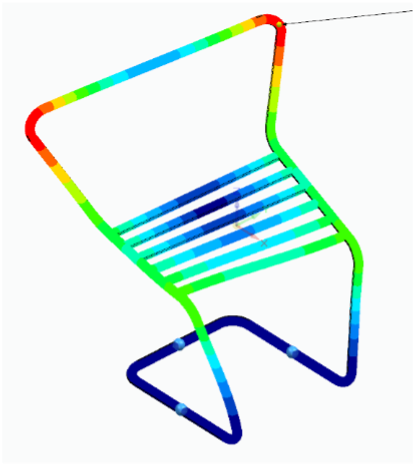

A maximális feszültség és az alakváltozás gyorsan megmutatja, hogy a szerkezet hol lehet túlterhelt. Ha például egy cső vagy zártszelvény feszültsége túl magas, sokszor elegendő a profil falvastagságát növelni, vagy egy erősebb szelvényt választani.

Összegzés

A Solid Edge Tartóváz környezete sokkal több, mint egy gyors szelvénymodellező eszköz. Segítségével átláthatóbbá válik a vázszerkezetek felépítése, gyorsabbá válik a módosítás, és már a tervezés korai szakaszában ellenőrizhető a szerkezet viselkedése.

Ha a modellt jól átgondolt középvonalas logikával építjük fel, akkor a profilcsere, a merevítés, a végkialakítások módosítása és a szimuláció is hatékonyabban kezelhető.

A Tartóváz környezet így nemcsak időt takarít meg, hanem segít abban is, hogy a vázszerkezetek tervezése, a hegesztett szerkezet modellezés és a gyártás-előkészítés tudatosabb, ellenőrizhetőbb és gyártásközelibb legyen.
