A VI. Országos 3D Hídépítő és Hídtörő Versenyen ismét bebizonyosodott, milyen elképesztő mérnöki gondolkodás és kreativitás rejlik a magyar középiskolásokban. A versenyen olyan hídszerkezetet kellett megtervezni, majd 3D nyomtatással elkészíteni, amely valódi terhelést kapott. A cél az volt, hogy kiderüljön, melyik csapat hídja bírja a legnagyobb feszültséget és mely konstrukció bizonyul a legerősebbnek.

Az idei megmérettetést a Zalaegerszegi Kölcsey Ferenc Gimnázium ZegSpans csapata nyerte, immár második alkalommal egymás után. A győztes híd teljes egészében Siemens Solid Edge szoftverben készült, ahol a diákok nemcsak a 3D modellt hozták létre, hanem szerkezeti elemzéseket is végeztek, valamint a digitális tervezőrendszer adta lehetőségeket is kihasználták, hasonlóan ahhoz, ahogy a profi mérnökök dolgoznak az iparban.

A siker mögött ott áll Beck Sándor felkészítő tanár, aki végig szakmai támogatást nyújtott a koncepció megalkotásától a 3D nyomtatási folyamat finomhangolásáig. Az Enterprise Group Technologies PLM üzletága különösen büszke arra, hogy a verseny legerősebb hídszerkezete ismét a Solid Edge segítségével született meg és kiválóan állta a terhelési próbát bizonyítva a Siemens Digital Industries Software és a gépipari digitalizáció erejét.

Interjú a ZegSpans csapatával, akik a Solid Edge-ben tervezett híddal nyertek

Mutatkozzatok be röviden. Ki milyen szerepet vállalt a tervezésben?

A csapat három tagból áll: Füzesi Dávid, Trömböczki Samu Zsolt és Parragi Domonkos. Mindannyian több feladatot is végeztünk. Dávid és Samu felelt a Solid Edge tervezési munkáért, Domonkos pedig a 3D nyomtatott elemek minőségéért. Sok tudást vettünk át az előző évek sikeres csapatától is, különösen Török Tamástól.

Mennyi idő alatt készült el a híd a Solid Edge-ben?

A tervezést papíron kezdtük a méretek és arányok kiszámításával. Ezt követte a Solid Edge modell elkészítése, amelyben már volt némi rutinunk az iskolai 3D szakkör miatt. A legtöbb elem gyorsan elkészült, néhány összetettebb alkatrész pedig néhány órát vett igénybe. Emellett a rendszerben elérhető automatizált rajzkészítés is segítség lehet a műhelyrajzok gyors összeállításában.

Mi jelentette a legnagyobb tervezési vagy elemzési kihívást?

A fő kihívás az volt, hogy a tervezett szerkezet működjön a valóságban is. Emellett folyamatos súlycsökkentésre is szükség volt, hogy beleférjünk a 250 grammos határba. Ebben sokat segített a Solid Edge és egy Excel táblázat, amellyel a módosításokat tudtuk nyomon követni.

Mely Solid Edge funkciók segítették leginkább a munkátokat?

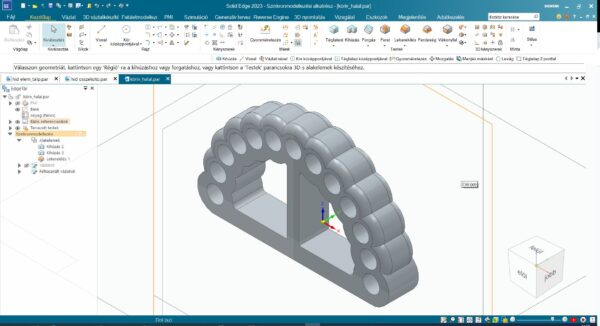

Nehezen lehet egy funkciót kiemelni, de az érintősík létrehozása kulcsfontosságú volt. A forgatható síkok segítségével pontos szögeket állítottunk be a küllőknél, ami meghatározta a teljes híd geometriáját.

Hogyan zajlott a 3D nyomtatás?

A nyomtatást a véglegesítés közben kezdtük el. A versenyen biztosított fekete PLA anyagot használtuk. A szeletelést Prusa Slicerben készítettük elő egy beállított profillal, a nyomtatást pedig a Craftbot XL végezte. Minden elem 100 százalék kitöltéssel készült egy 3 milliméteres karimával.

Hogyan viselkedett a híd a terhelési próbák alatt?

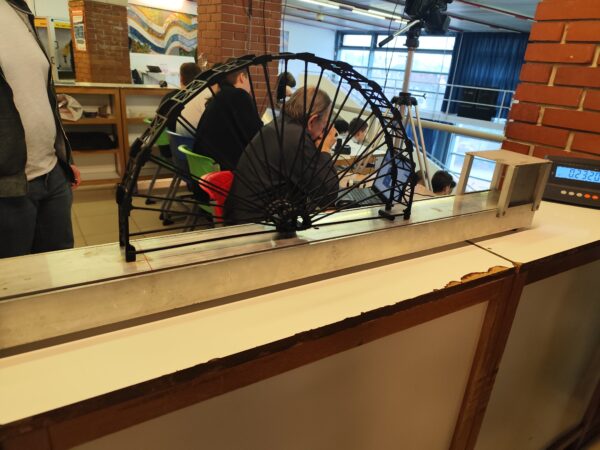

A korábbi tesztek segítettek még időben kijavítani a gyenge pontokat. A legnagyobb problémát a csavarfoglalat gyengesége okozta, amit végül sikerült megerősíteni. A versenyen a híd tökéletesen bírta a terhelést.

Milyen érzés volt, amikor kiderült, hogy a ti hidatok bírta a legtöbb terhelést?

Mindannyiunk számára más volt az élmény. Dávid számára a legszebb pillanat az volt, amikor a nyomtatott elemek pontosan illeszkedtek. Samu a verseny elején még izgult, de a 100 kilogramm feletti terhelésnél minden kétség eloszlott. A törés utáni tapsvihar nagyon megható volt.

Interjú Beck Sándor felkészítő tanárral

A Budapesti Szakképzési Centrum Mechatronika Technikuma hatodik alkalommal rendezte meg a 3D hídépítő versenyt. A ZegSpans csapat négy éve indul. A helyezések 2025 első, 2024 első, 2023 harmadik, 2022 negyedik. A tervezéshez minden évben a Siemens Solid Edge rendszert használják, amely a tervezőszoftverek, a gépészeti tervezőrendszerek és a termékéletciklus-menedzsment kiemelkedő megoldása.

Miért nevezte be a csapatot a versenyre?

Olyan kihívást kerestünk, amely egyszerre fejleszti a diákok kreativitását, mérnöki gondolkodását és csapatmunkáját. Fontos, hogy valódi problémákon keresztül tapasztalják meg a tervezés teljes folyamatát. Ez a verseny hagyománnyá vált számunkra.

Miben látta a legnagyobb tanulási értéket?

A projekt megtanította a tanulókat rendszerszintű gondolkodásra és felelősségvállalásra. A híd tervezése során statikai elveket, gyártási korlátokat és anyagoptimalizálást kellett összehangolni. A hibákból való tanulás és a prototípus tesztelése valódi mérnöki tapasztalatot adott.

Hogyan segítette a Solid Edge a diákok mérnöki szemléletének fejlődését?

A Solid Edge professzionális eszköz, amely látványosan megmutatja a módosítások hatását egy szerkezet viselkedésére. A diákok így a gyakorlatban tanulták meg a tervezés és elemzés alapjait, ami nagy önbizalmat adott nekik.

Mit üzenne más iskoláknak?

Bátran próbálják ki a versenyt, mert sokkal több, mint egy megmérettetés. A tanulók lépésről lépésre sajátítják el a szükséges készségeket, és a megfelelő szoftveres háttérrel már az első évben is látványos eredmények érhetők el. A fejlődés a kísérletezésből és a hibákból születik.

Gratulálunk a ZegSpans csapatnak

Óriási öröm látni, hogy a Solid Edge nemcsak az iparban, hanem a középiskolai projektekben is valódi értéket teremt. A diákok olyan hídmodellt készítettek, amely nemcsak a monitoron mutat jól, hanem a terhelési próbán is bizonyított.

Ha te is szeretnél olyan eszközzel tervezni, amellyel országos bajnok hidak születnek, a Solid Edge ingyenes diákverzió elérhető számodra. Töltsd le és kezdődjön a saját mérnöki kalandod.

LETÖLTÖM

Amennyiben intézményi szinten is tanítanátok a Solid Edge-et, várunk az Oktatási Mentorprogramunkban, ahol diákok és oktatók számára biztosítunk hivatalos hozzáférést és szakmai segítséget.
