Edgecam Készülék kezelő – Satu testmodell betöltése a Készülék kezelőbe

Az Edgecam Készülék kezelőben megtalálható több készülékgyártó által forgalmazott satuk, leszorítók, tokmányok modelljei. Ezt a gyűjteményt a saját vállalatunknál rendelkezésre álló készülékekkel tovább bővíthetjük.

Nincs más dolgunk mint beszerezni a készüléket gyártó vállalat honlajáról a testmodelleket, majd azt az Edgecam segítségével átadni a Készülék kezelőnek.

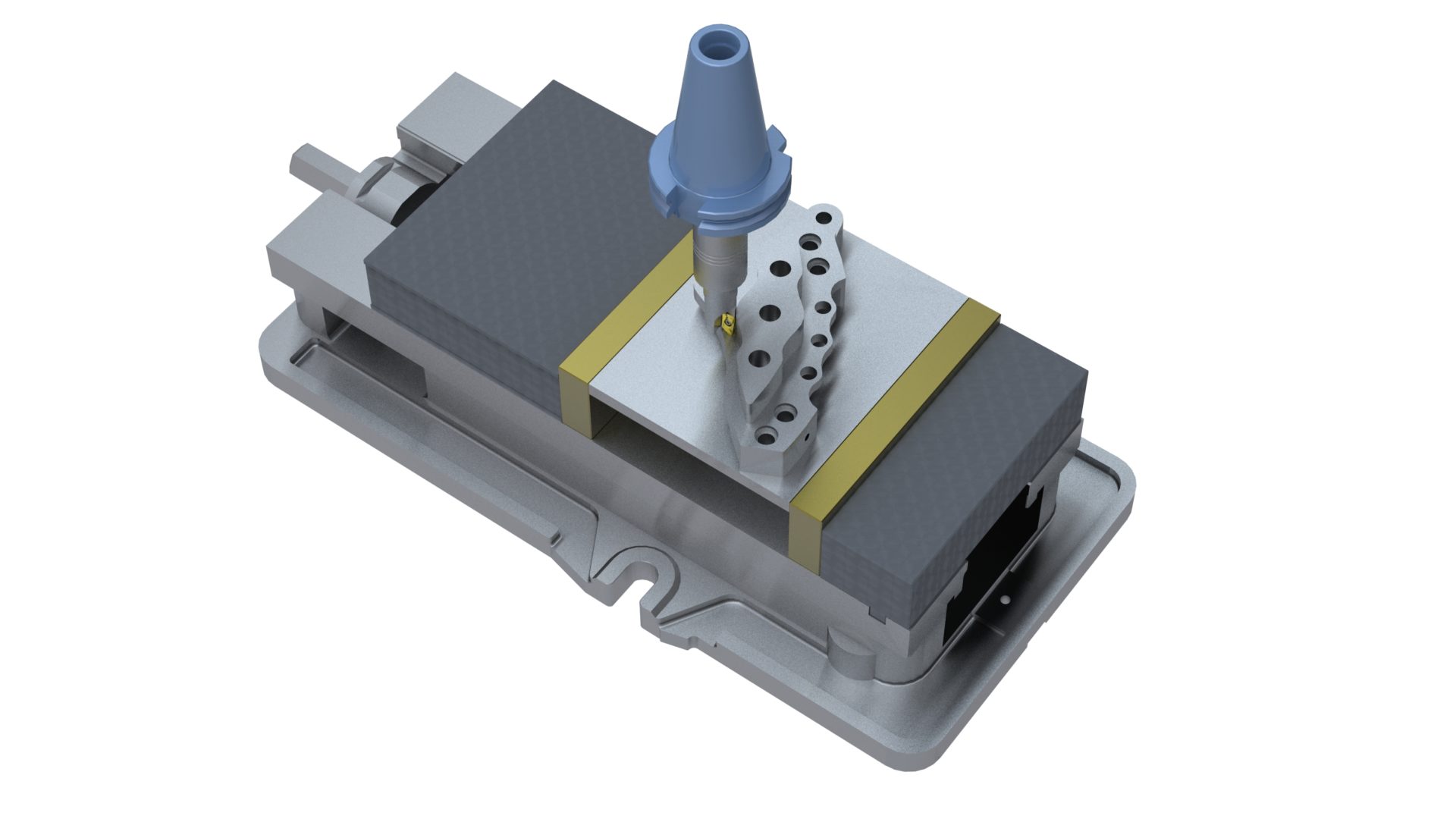

Az alábbi videóval egy egyszerű satu beillesztését mutatom be. Pár dolog, amire érdemes figyelni a satuknál:

– készítsünk egy 3 különálló testet tartalmazó összeállítást. (satu alapja, álló pofa, mozgó pofa)
– minél egyszerűbb annál jobb
– figyeljük meg a videóban a nullpont elhelyezést, csak úgy adjuk ki a modellt, ha azt már beállítottuk (az x tengelyre harapjon mindig, ha szükséges, akkor később forgassuk el a satu kiválasztásnál az Edgecamben)
