Ha június, akkor új NX verzió. Vagy nem is NX? Igen, ez nem április 1, a Siemens korábban említett komoly átalakításának részeként az új főverzió már Designcenter 2606 névre hallgat. Ez természetesen mindenhol visszaköszön, legyünk akár hagyományos NX licence használók, vagy X-esek. Szerencsére nem ez az egyetlen újdonság, a Siemens-es fejlesztői csapat megint ki tett magáért. Sajnos (vagy nem) mindenki döntse el maga, a fejlesztéseknél a hangsúly megint nem a „Core” területeken volt, de azért van miből csemegézni. Jöjjenek is a Designcenter 2606 CAD-es újdonságai.

Anyanyelvünkön a Designcenter

Az első és egyik legfontosabb, hogy megjelent választható nyelvek között a magyar, így a Designcenter Solid Egde után már a DC is hivatalosan rendelkezik magyar nyelvű felhasználói felülettel. Szeretném hangsúlyozni, hogy még vannak fordítási anomáliák a rendszerben, de a Siemens-szel közösen azon dolgozunk, hogy ezek minél hamarabb kikerüljenek szeretett szoftverünkből.

Architektúra

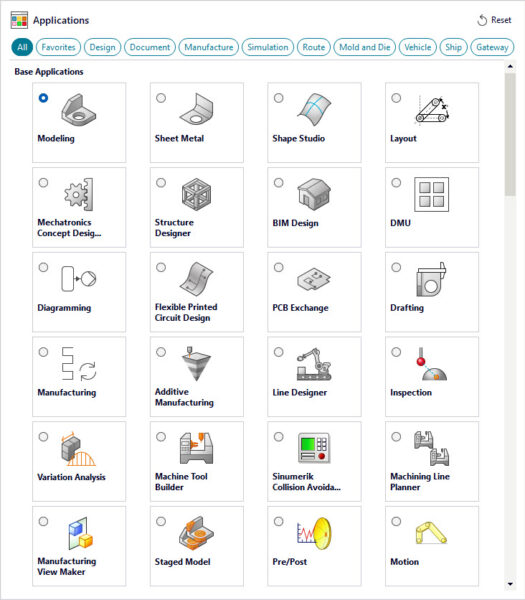

• Az applikációs panel újratervezve: Az eddigiektől eltérő módon és formában érhető el, a jelentős modernizáción átesett applikációs panel.

• Close All Parts and Restart Session: Új parancs, nagy szerelések gyors bezárására és újraindításra. 10x gyorsabb, mint a hagyományos Close All parancs.

Szerelés környezet

• Constraint UX: Konzisztensebb navigáció, kényszerek kiemelése/elhalványítása, Show/Hide All Constraints RMB-menükből, új ikon jelöli, ha egy kényszer nem megoldható, mivel a komponens „Supress” állapotban van.
• Magnetic Snap: Drag&Drop kényszerkészítés – automatikus illesztés, Ctrl+Drag = komponens másolása
• Teljesítmény növekedés: A nagy alszerelések hozzáadása gyorsabb; olyan szerelések, melyekben az alkatrészek attribútumokat tartalmaznak, akár 3x gyorsabban betöltődnek.

Tervezés

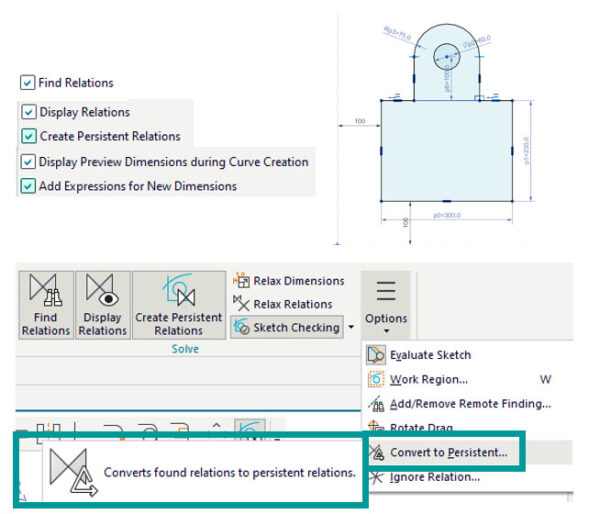

• Sketch: Persistent Relation-ök létrehozása görbék létrehozása, vonszolása, illesztése közben. “Show Movable” át lett nevezve “Evaluate Sketch”-re. Mechanism Mode eltávolításra került.


• Delete Face (Synchronous Modeling): további fejlesztéseket kapott a felület törlése. Ha a kijelölt felületek közül nem minden törölhető, akkor ami igen, azt kitörli.
• Pattern Feature: további funkciókkal bővült. A Pattern Feature már a következő Feature-öket is támogatja (Algorithmic Feature, Bounding Body, Trim Curve, Offset Region, Delete Face).

• Extended-Scale Modeling: Nagyon kicsi és nagyon nagy geometriák pontosabb kezelése.
• Sew: Gyorsabb, megbízhatóbb felület-összevonás több felületre.
• Simplify Curve: Spline → analitikus görbe robusztus, asszociatív konverzió.

• Swept surfaces: Kiterjesztett folytonossági (continuity) kényszerek.
• Algorithmic Modeling: Rule-driven option-listák dialógusablakokban, Snippet-fejlesztések – gyorsabb tanulási lehetőség kezdőknek.



• Lemez környezet újdonságát az alábbi videó szemlélteti:

Tömeg tulajdonságok és mérés

Zone-Based Mass Analysis (új alkalmazás): 3D térbeli zónákat lehet benne definiálni. A komponens tömeg/inercia tulajdonságokat zónánként lehet elkülöníteni.

MBD/PMI

• Exploded Views: Assembly-szintű robbantások már Master Model Drawing-ban is használhatók, asszociatív frissítéssel.



• Surface Finish: ASME Y14.36:2018 szabvány, ISO 21920 indikátorok (Profile Direction, Lay Designation).
• Feature control frame egységkezelés: Tizedesjegyek, elválasztó, vezető/záró nullák formázása.
• ISO 3098 kompatibilis betűtípus

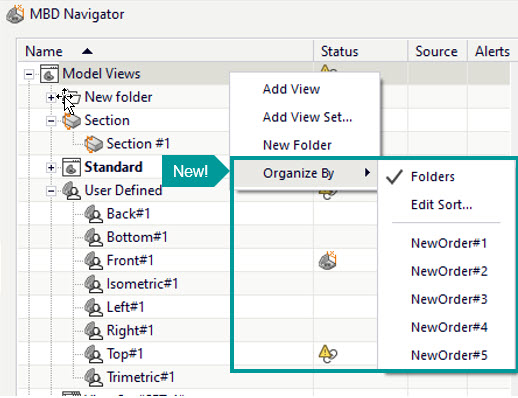

• MBD Navigator: Explicit sorrend, oszlopkonfiguráció és -rendezés, Undo/Redo/Journaling támogatás.

• Automation: dinamikus opciók MBD szabályban, Snippet-fejlesztések, attribútum-alapú Note szöveg.
• MBD Query: bővített riportolás automatizálási munkafolyamatokhoz.
• Convert PMI for Solid Edge data: A Solid Edge-ben készült modelleken, elhelyezett PMI-okat át lehet konvertálni teljesen NX kompatibilis PMI formátumba.
• Technical Data Package: egységes PDF minden fontosabb mérnöki információval, Copy-Paste támogatással.

Zárásképp

Júniustól új időszámítás kezdődik az NX új nevén Designcenter kapcsán. Az idei első főverzióban is hozta a Siemens a kötelezőt és számos újdonságot fejlesztettek bele a Designcenter 2606-ba. A névváltás a hagyományos és az X-es (felhőalapú) licenceknél is megjelenik, a termék és a fájlkompatibilitás azonban változatlan marad.

Ha szeretnél közelebbről megismerkedni a Designcenter újdonságaival, írj nekünk, vagy keress minket és mi segítünk, hogy a legújabb trendek szerint a legmodernebb eszközökkel tervezhess. Ha érdekelnek a CAM-es újdonságok is, akkor csak katt ide!
