Megérkezett az alkatrészgyártás területén piacvezető CAM megoldásunk, az EDGECAM 2025.1 verziója, melynek újdonságairól részletes bejegyzés került ki szeptemberben. Az első használatba vétel előtt az első lépéseket, a felhasználói környezet beállításait minden új telepítésnél el kell végeznünk. A felhasználói környezet újbóli beállítását jellemzően olyankor kell elvégezni ismét, ha egy új kolléga érkezik, vagy újra telepítjük a munkaállomást, esetleg újat üzemelünk be. Ebben a cikkben az NVIDIA Vezérlőpulton elérhető, EDGECAM 2025.1 videókártya optimalizálás beállításait helyezzük fókuszba.



Milyen videókártyákat támogat az EDGECAM?

Preferált videókártyák:

• AMD Radeon Pro
• NVIDIA RTX
• NVIDIA Quadro

Mindegyik kártya esetén a legfrissebb driverek használata javasolt a stabil működés és maximális grafikus teljesítmény érdekében.

.

A program működik alaplapi integrált kártyával is, azonban ezt kizárólag Házi feladat üzemmód használata mellé javasoljuk, amennyiben hibásan jelennek meg a grafikus elemek.



NVIDIA Vezérlőpult beállítások előhívása

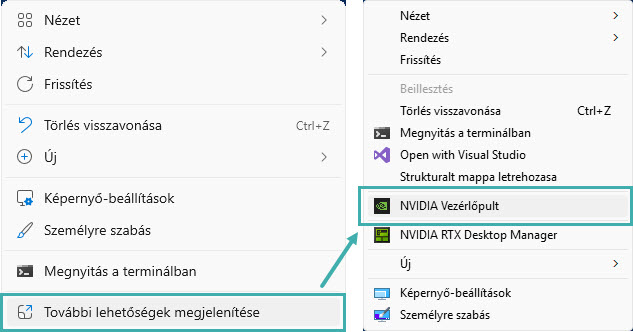

NVIDIA Vezérlőpult megnyitása Windows 11 és Windows 10 alatt a tálcán, jobb egérrel kattintva:





PhysX konfiuráció beállítása

A PhysX konfiguráció beállítása: mindig a munkaállomás dedikált kártyáját válasszuk ki!

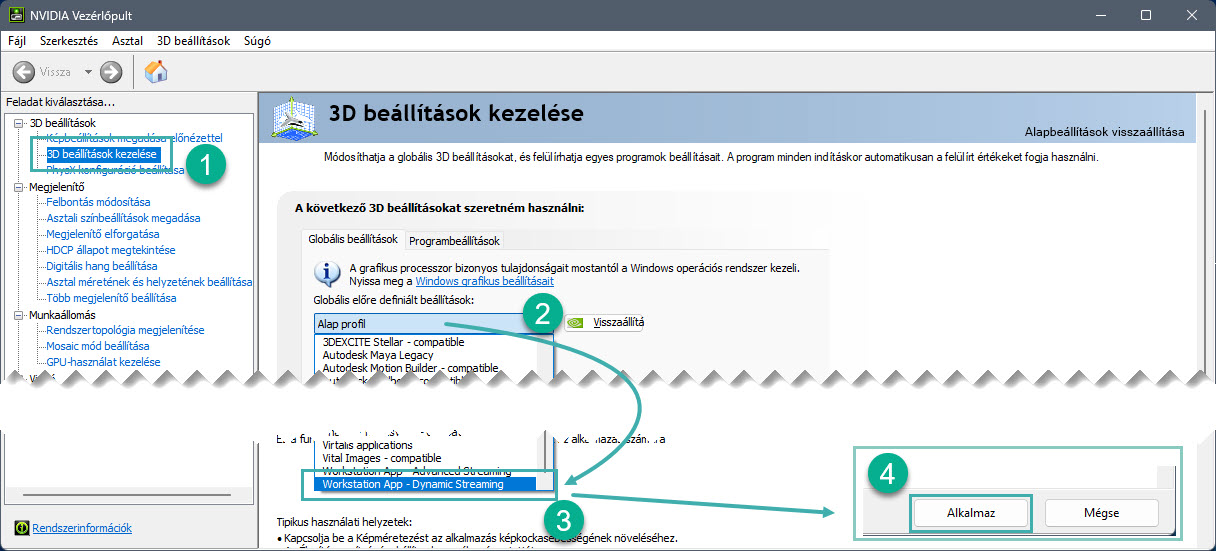

Globális profil beállítása – csak NVIDIA Quadro kártyáknál elérhető

Általánosságban elmondható, hogy sajnos a Windows frissítések megváltoztatják az NVIDIA vezérlőpultban lévő beállításainkat, így érdemes ezt hetente egyszer leellenőrizni, illetve, ha rendellenes működést tapasztalunk az EDGECAM felületén, akkor itt is ellenőrizni kell a beállításokat.

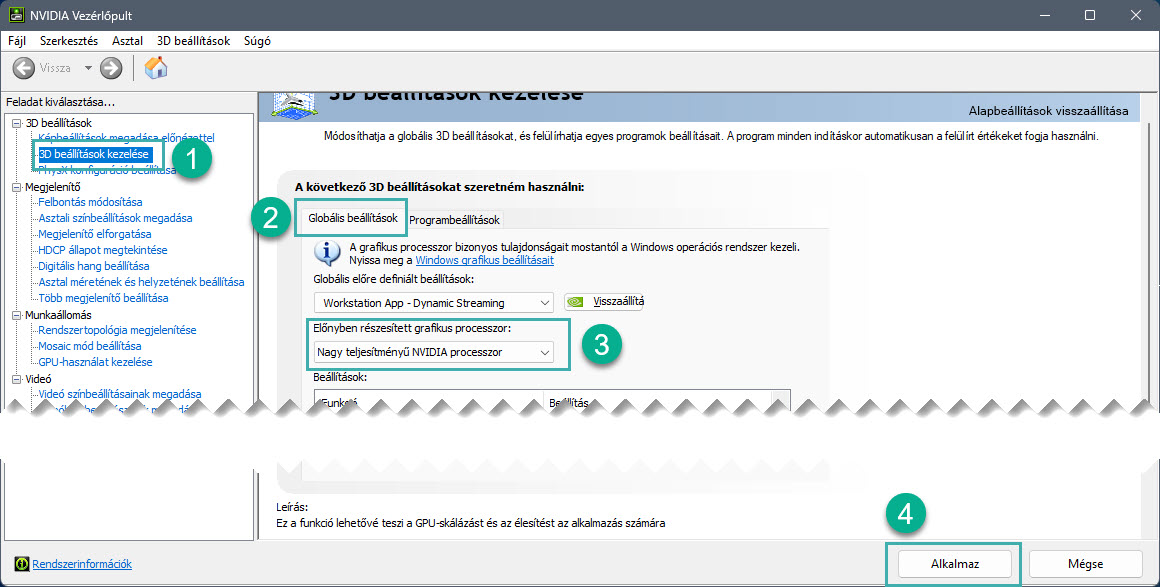

Előnyben részesített grafikus processzor kiválasztása

Egyes kártyák esetében elérhetővé válik a felületen az Előnyben részesített grafikus processzor kiválasztása is, Quadro kártyáknál természetesen ez a funkció elérhető:



EDGECAM Szimulátor grafikus processzor tulajdonságok beállítása

Az EDGECAM Szimulátor gyorsabb működése érdekében javasolt a grafikus processzor egyes tulajdonságait a Windows helyett az NVIDIA Vezérlőpultjára bízni.
Ez a beállítás nagy mértékben hatással van az előgyártmány frissítések gyorsaságára is!

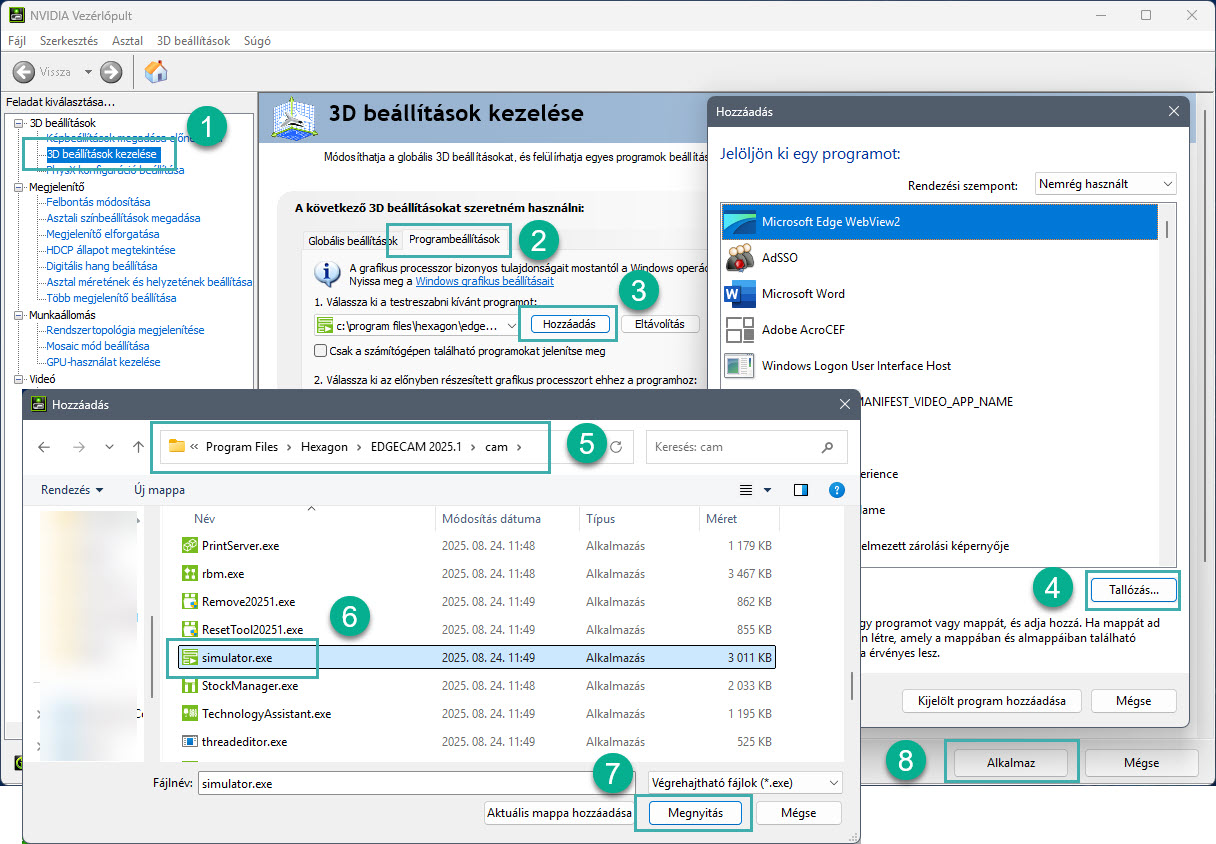

Hozzáadjuk a vezérlőpulthoz a Simulator.exe alkalmazást:

Az első a Simulator.exe hozzáadása és konfigurálása, alapértelmezett telepítés esetén az elérési útja:
c:\Program Files\Hexagon\EDGECAM 2025.1\cam\Simulator.exe

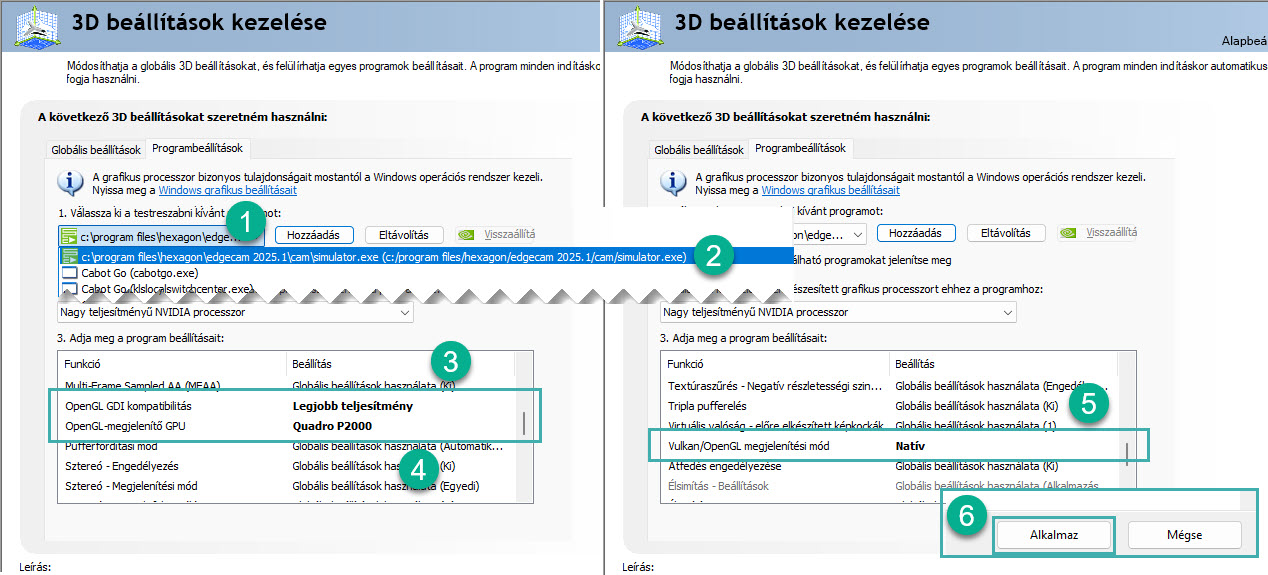

Módosítjuk a Simulator.exe futtatására vonatkozó alap beállításokat:

A Simulator.exe esetében a Globális beállításoktól az alábbi beállításokkal javasolt eltérni:

• OpenGL GDI kompatibilitás:                 Legjobb teljesítmény
• OpenGL -megjelenítő GPU:                   Dedikált kártyára állítás
• Vulkan/OpenGL megjelenítési mód:    Natív

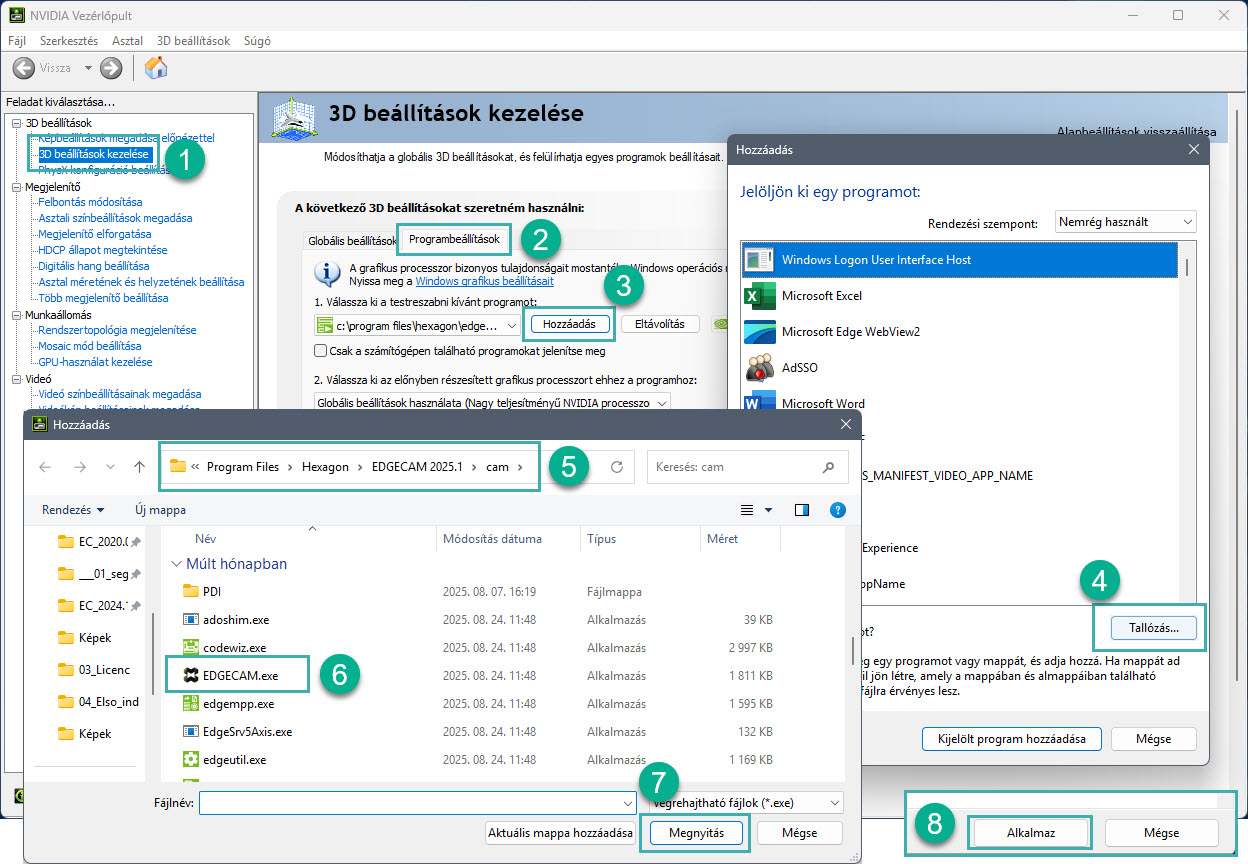

További komponensek hozzáadása:

További komponensek hozzáadását javasoljuk az NVIDIA vezérlőpult grafikus processzor vezérléséhez:

• EDGECAM.exe
• EdgeSrv5Axis.exe
• SplashAbout.exe
• VDFLoader.exe
• WebBrowserWorker.exe

A fentebb felsorolt komponensek szintén az alábbi mappában találhatók alapértelmezett telepítési út esetén:
c:\Program Files\Hexagon\EDGECAM 2025.1\cam

Ezeknél a komponenseknél a Globális beállítások elfogadhatóak további, a programra igazított módosítás nélkül az alábbi lépésekkel:



A preferált kártyákon túl – Házi feladat mód

Amennyiben a munkaállomás nem rendelkezik támogatott kártyával és hibásan jelennek meg elemek az EDGECAM felületén, abban esetben javasolt a Csak szoftveres renderelés alkalmazása, ami jellemzően diákoknál alkalmazható megoldás.

Az alábbi beállítás csak a megjelenítést (pl koordinátarendszer hibája) javítja, a számítási és szimulációs sebességeket nem javítja, ezért Házi feladat mód használata mellett javasolt!

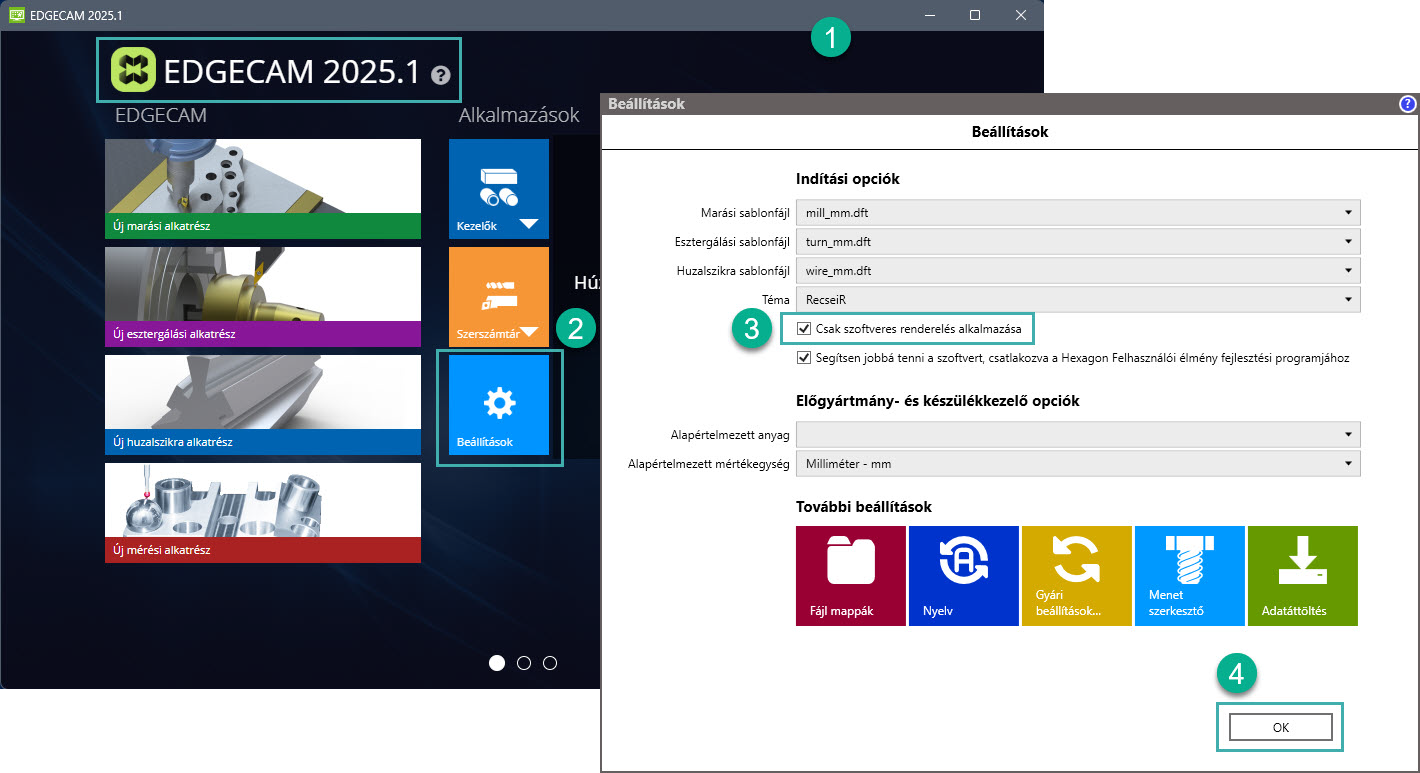

A beállítást az EDGECAM 2025.1 indítópulton keresztül érhető el:



---

Összefoglalás

Az  nagyobb teljesítmény érdekében nem elegendő megállni a szoftver telepítésénél, a szoftveres környezet, így a videókártya beállítások is hatással lesznek az EDGECAM szoftverünk működésére.

Az EDGECAM gyengébb grafikus kártyákkal is használható, de ipari felhasználásra NVIDIA Quadro kártyákat ajánlunk, melyek optimális teljesítményét csak a megfelelő beállításokkal tudjuk elérni. További információért és szakmai tanácsadásért az EDGECAM beállítások és teljesítmény optimalizálás témakörében is kérjük, keressenek minket az ed*****@*************up.hu e-mail címen!

További cikkeket az EDGECAM használatáról, optimalizálásáról és beállításairól a blog.eplm.hu oldalon találnak!
