A gépészeti 3D tervezésben az elmúlt évtizedekben nagy változás nem volt annak konzervatív mivolta miatt. A hagyományos, modelltörténet alapú (history-based) modellezés sokáig egyeduralkodó volt a CAD szoftverek világában, ám a Siemens által kifejlesztett Szinkronmodellezés (Synchronous Technology) új megközelítést hozott. A Solid Edge CAD rendszer felhasználói mindkét módszer előnyeit ki tudják használni – a kérdés csupán az, hogy mikor melyiket érdemes alkalmazni.

Mi a különbség a két módszer között?

Hagyományos 3D CAD modellezés során a tervező egy paraméteres, időrendi „fa-struktúrában” építi fel a modellt. Minden új művelet a korábbiakra épül, és a módosítások a modelltörténet adott pontjától lefelé érvényesülnek. Ez rendkívül precíz, ugyanakkor kötött: egyetlen lépés megváltoztatása sokszor dominó szerűén átírja, esetenként megborítja a későbbi alakelemeket.

Szinkronmodellezés ezzel szemben közvetlenül a geometria módosításán alapul. A tervező nem a modelltörténetet, hanem magát a 3D modellt szerkeszti, és a szoftver intelligens algoritmusai felismerik a geometriai összefüggéseket (pl. párhuzamosságot, egyenlőséget, szimmetriát). Ez gyorsabb és rugalmasabb munkát tesz lehetővé, különösen olyan esetekben, amikor a modell bonyolult története gátolná a hatékony változtatást vagy éppen nincs is modelltörténet.

A Szinkrontechnológia tehát nem explicit modellezés, hanem annak továbbfejlesztett, a hagyományos CAD modellezési módszerekkel ötvözött változata.

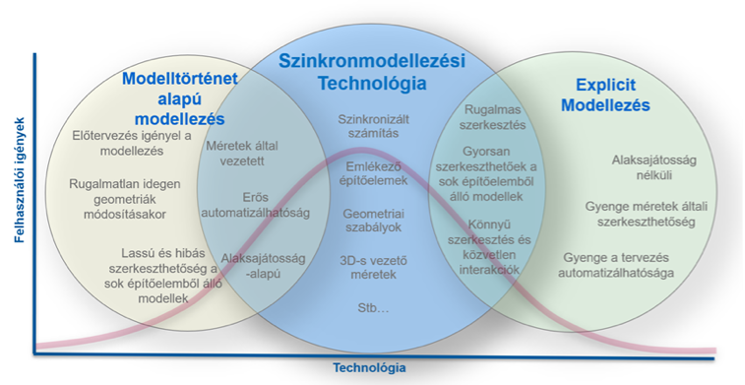

A Szinkronmodellezés ötvözi a hagyományos CAD és az explicit modellezés előnyeit

Mikor előnyös a hagyományos 3D CAD modellezés?

A hagyományos, modelltörténet alapú módszer akkor hasznosabb, ha:

• Paraméterezett modellsorozat a cél: például, ha egy termékcsalád több variánsát kell egyetlen alapmodellből előállítani, a paraméterek módosításával.
• Szabadformájú felületek és komplex lekerekítések alkotják a modellt, ilyenek például az öntvények vagy a fröccsöntött alkatrészek.
• Szigorúan szabályozott iparágakban dolgozunk, ahol a tervezési logikát is dokumentálni kell (pl. repülőgépipar, orvostechnika) vagy az szerint kell modellezni.
• Komplex szerelési környezetben készítünk alkatrészt, ahol a változások kontrollálása kiemelten fontos vázlatok vagy más referenciák segítségével.
• Kezdettől végig mi tervezzük a modellt, így nincs szükség más forrásból származó geometriák adaptálására.

Ebben a megközelítésben a tervezési folyamat átlátható és újra felhasználható, de cserébe minden módosítás gondos tervezést kíván.

Mikor érdemes a Szinkronmodellezést választani?

A szinkronmodellezés legnagyobb előnye a rugalmasság és a sebesség. Akkor jön igazán jól, ha:

• Más CAD rendszerből importált modelleket kell szerkesztenünk. A Szinkronmodellezésnek nincs szüksége a teljes történetre, a geometriát közvetlenül tudjuk módosítani.
• Gyors változtatásokat kell végrehajtanunk, például prototípus tervezésnél a prototípusok finomításakor vagy ügyféligények alapján.
• Lemezalkatrészek tervezésénél, ahol gyakoriak a hajlítási, kivágási módosítások vagy technológiahelyes átalakítások.
• Célgéptervezésnél is kiváló, hisz az azokat alkotó alkatrészek javarészt prizmatikus, egyszerű geometriák.

A Szinkronmodellezés eltávolodik a bonyolult modelltörténet szigorú logikájától, és lehetőséget ad arra, hogy a mérnök a tényleges formára koncentráljon, ne a létrehozási sorrendre!

Szinkron vagy Hagyományos? Egy gyakorlati példa

Az igazi erő a kettő ötvözése, a Solid Edge hibrid megközelítése

A Solid Edge 3D CAD szoftver egyik legnagyobb erőssége, hogy nem kell választani a két módszer között: ugyanazon modellen belül is kombinálhatók. Például egy bonyolult gépház fő alakját szinkronban hozzuk létre a gyors változtatások miatt, míg a komplex lekerekítéseket hagyományos módban hozzuk létre.

Ez a hibrid megoldás lehetővé teszi, hogy minden helyzetben a megfelelő eszközt válasszuk, és ne kelljen kompromisszumokat kötni.

Gyakorlati tanácsok a választáshoz

• Ha hosszú távon “karbantartott”, paraméterezett, szabadformával is rendelkező modellre van szükség, válaszd a hagyományos CAD modellezést.
• Ha időnyomás alatt kell módosítanod, vagy importált geometriával dolgozol, a Szinkronmodellezés lesz a nyerő.
• Ha vegyes igények merülnek fel, bátran kombináld őket – ez a Solid Edge egyik erőssége a sok közül

A Solid Edge szoftverben a hagyományos és a Szinkronmodellezés nem versenytársai, hanem kiegészítői egymásnak. A hagyományos modellezés biztosítja a paraméterezhetőséget és a szigorú kontrollt, míg a szinkronmodellezés rugalmasságot és gyorsaságot ad. A siker kulcsa annak felismerése, hogy a projekt céljaihoz és körülményeihez melyik illik jobban – vagy éppen mikor érdemes a kettőt ötvözni.

Solid Edge 2026 Sneak Peek avagy előzetes betekintés

A cím arra utal, hogy van egy nagyon fontos, mondhatni exkluzív része ennek a bejegyzésnek. A magyar felhasználók ebből a cikkből értesülhetnek először, hogy milyen újdonságok már biztosan lesznek a Solid Edge 2026 CAD szoftverben. Ezek a gondolatok a Realize Live Americas 2025 eseményen hangzottak el. A közléséhez John Fox a SDIS marketing alelnöke írásos engedélyét adta.

Solid Edge 2026 újdonságok:

• AI támogatott rajzkészítés
  Az új mesterséges intelligencia funkció automatikusan létrehozza a 2D rajzot a 3D modellről. A szoftver felismeri a legfontosabb nézeteket és méreteket, így jelentősen csökken a rajzkészítési idő. Ezáltal a tervezők több időt fordíthatnak a kreatív munkára.
• Mágneses illesztés szerelésben
  Az összeállítások készítése most még gyorsabb: az új „mágneses illesztés” automatikusan a helyére húzza a komponenseket. A rendszer felismeri az illeszkedő felületeket és orientációkat. Ez nagymértékben egyszerűsíti az összeszerelést
• Sötét téma
  A Solid Edge 2026 immár natív sötét témát kínál a felhasználói felülethez. Ez kényelmesebb hosszabb munkavégzésnél, és kevésbé fárasztja a szemet. Modern, letisztult megjelenést biztosít a mindennapi tervezéshez Siemens színsémával.
• Belső komponensek egyedi publikálása
  Mostantól lehetőség van belső alkatrészek külön publikálására is. Ez pontosabb adatmegosztást tesz lehetővé a beszállítókkal vagy társosztályokkal. A felhasználó dönti el, mit oszt meg és mit tart vissza.
• Vertikális parancstár továbbfejlesztése vázlatban
  A továbbfejlesztett, függőleges elrendezésű parancstár áttekinthetőbbé teszi a vázlatkészítést. Gyorsabban elérhetők a leggyakrabban használt eszközök. A munkafolyamat így ergonomikusabb és hatékonyabb.
• Furatok tűrésének, illesztésének megjelenítése a Furattáblázatban
  A furattáblázatok mostantól automatikusan tartalmazzák az illesztési osztályok tűréseit. Ez segít az egyértelműbb dokumentációban és csökkenti a hibázás lehetőségét. A gyártás így közvetlenül megbízhatóbb adatokhoz jut.
• Visszavonás és Visszaállítás parancsok továbbfejlesztése
  Végre visszavonhatók és újra alkalmazhatók az elrejtés és megjelenítés parancsokkal végzett műveletek. Ez sok időt takarít meg, ha komplex összeállításoknál kell a megjelenítést kapcsolgatni. A vizuális ellenőrzés így rugalmasabb és kényelmesebb lesz.

A fenti funkciók egy nagyon erős Solid Edge verzió érkezését vetítik elő. Az Enterprise Group Technologies őszi, EPLM Trends 2025 konferenciáján élőben bemutatásra kerül a Solid Edge 2026-as verzió. További információk hamarosan!
