A mindennapi munkánk során gyakran találkozunk egyszerű, ismétlődő feladatokkal. Ezek ugyan rövid ideig tartanak (akár csak 1–2 napig), de előfordulhat, hogy 50–100 fájlon kell ugyanazt az 1–2–3 lépésből álló műveletsort végrehajtani. Ezeket egyszerű makrókkal lehet automatizálni, ehhez nyújt segítséget a 3D Connexion egere és szoftvere, amely ideális CAD automatizálás és Solid Edge makró használat során..

Ha ez rendszeresen előfordul, makró segítségével gyors és hatékony megoldást készíthetünk, vagy használhatjuk a Design Configuratort is. A Design Configuratorról és benne rejlő lehetőségekről itt olvashatsz.

Egy makró feladatainak pontos meghatározása és elkészítése azonban több időt és költséget igényelhet, mint az adott fájlok manuális feldolgozása. Ezért csak akkor érdemes makró készítésébe kezdeni, ha biztosak vagyunk abban, hogy a megoldásra később is szükségünk lesz. Ekkor egy köztes megoldás esetleg csak 1-2 kattintás kiváltása is segítség lehet.

A Solid Edge rejtett lehetőségei

A szoftveren belül is lehetőségünk van bizonyos funkciókat gyorsgombokhoz rendelni. A rutinos felhasználók már ismerhetik a „Testreszabás” funkciót, azon belül pedig a billentyűparancsok létrehozását.

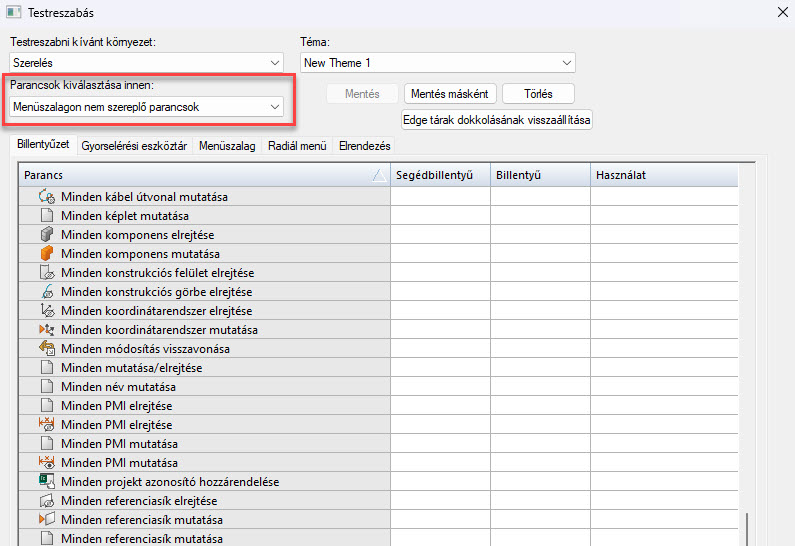

Itt található egy érdekes menüpont is: a „Menüszalagon nem szereplő parancsok”. Ezek olyan funkciók, amelyek közvetlenül nem érhetők el a menüszalagról, általában csak további 1–2 kattintással. Esetleg jobb gombbal indítható előugró ablakokkal.

Jó példa erre a különböző alkatrész-grafikai elemek elrejtése szerelésben (vázlatok, koordinátarendszerek, referenciasíkok, kábelútvonalak stb.). Ezek elrejtése gyorsgombra helyezhető, ami jelentősen felgyorsíthatja a munkát.

Ez az egér nem mikró, inkább makró – 3Dconnexion egér és makrózás

Ha csak néhány kattintást szeretnénk automatizálni, elegendő lehet egy programozható gombokkal rendelkező egér használata. Ilyen például a 3Dconnexion eszközei beépített makró lehetőségekkel.

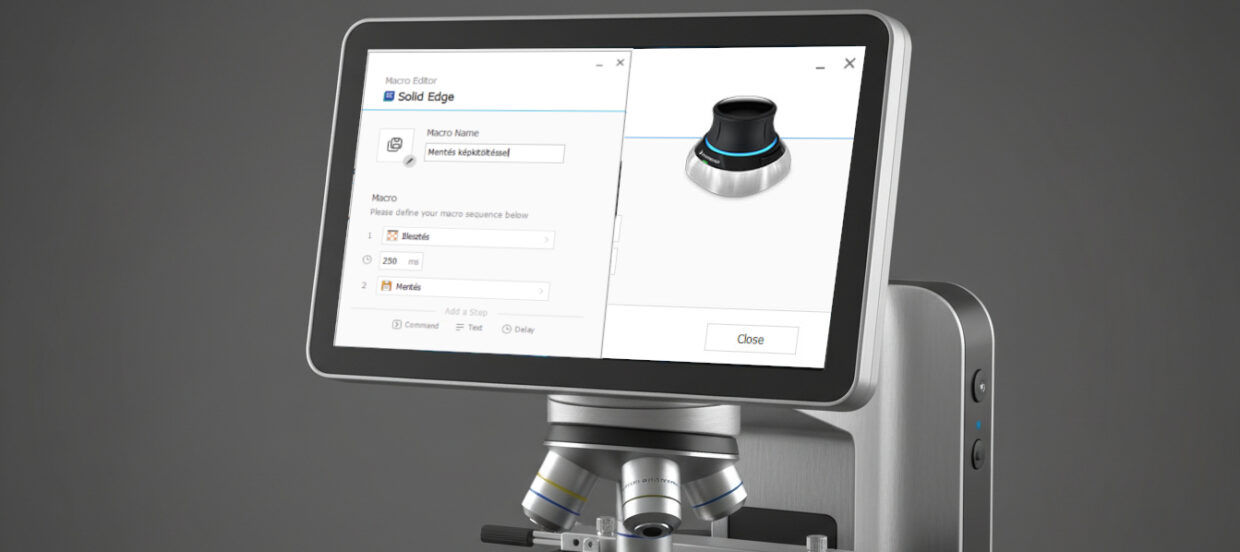

A hozzá tartozó szoftver segítségével többféle módon hozhatunk létre automatizált műveletsorokat. Három különböző parancstípust definiálhatunk, és ezeket egymás után programozhatjuk, ami megkönnyíti a makró készítés lépésről lépésre folyamatát:

1. Egy gomb hozzárendelése Windows- vagy közvetlen Solid Edge-parancsokhoz
2. Gombnyomások programozása (egér- vagy billentyűparancsok)
3. Várakozási idő beillesztése két parancs közé

A 3Dconnexion többféle hardware-s eszközt kínál, ezek közül kettőt említek meg.

A CAD Mouse egy „hagyományos” egérként funkcionál, előnye, hogy 6 programozható gombbal rendelkezik. Tartalmaz egy alapértelmezett radiális menüt is, amely minden Solid Edge (és más CAD) környezetben gyors elérést biztosít a gyakran használt parancsokhoz.

A SpaceMouse gyorsabb modellmozgatást tesz lehetővé a 3D térben, emellett szintén programozható gombokkal rendelkezik. A gombok száma típustól függően 2-től akár 10+ darabig terjedhet. A videóban bemutatott kompakt változat 2 ilyen gombot tartalmaz.

Mindkét egér esetében lehetőségünk van ezeket a gombokat személyre szabni. Ezek lehetnek saját radiális menük, amelyek saját makrókat használhatnak. Így személyre szabhatjuk az összes programozható gombot. Az egér beállítástól függően felismeri a szoftvert és annak környezetét így Solid Edge esetén a vízszintes menüszalagból vagy a gyorselérési eszköztárból is választhatunk nekünk megfelelő parancsot.

Makrók a gyakorlatban – automatizálás Solid Edge-ben

1. A fájlokat nem a grafikus ablakhoz illesztve mentettük el, ezért az előnézeti képeken nem látszik pontosan a tartalmuk. Hasznos lenne, ha mentés előtt a nézet automatikusan kitöltené az ablakot. Ez egyetlen gombnyomással megoldható.
2. Szeretnénk egy gyakran használt szöveget elmenteni, amelyet később gyorsan elő tudunk hívni különböző feladatokhoz.

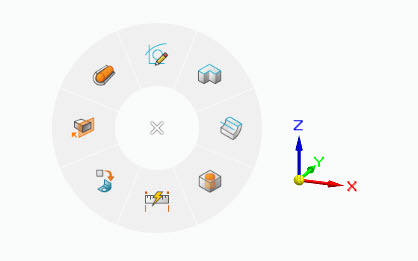

Ezek megvalósításához a 3Dconnexion szoftverében hozok létre új makrókat. A gombnyomásra indíthatunk makrót vagy itt egy 4 elemből álló radiális menüt is.
